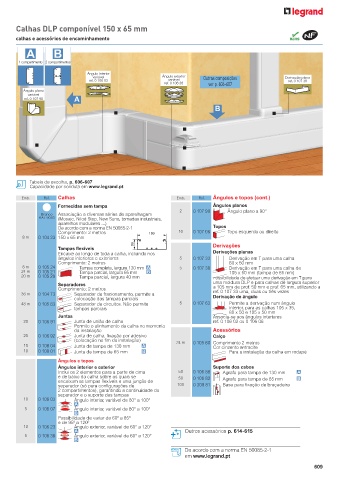

Page 611 - Catálogo Geral Legrand 2024

Calhas DLP componível 150 x 65 mm

calhas e acessórios de encaminhamento
A B

1 compartimento 2 compartimentos

Ângulo interior
variável Ângulo exterior Outras composições Derivação plana
ref. 0 106 03 variável ref. 0 107 38
ref. 0 106 36 ver p. 606-607
Ângulo plano
variável
ref. 0 107 90 A
B

Tabela de escolha, p. 606-607
Capacidade por conduta em www.legrand.pt

Emb. Ref. Calhas Emb. Ref. Ângulos e topos (cont.)
Fornecidas sem tampa Ângulos planos
2 0 107 90 Ângulo plano a 90°
Branco Associação a diversas séries de aparelhagem
RAL 9003 (Mosaic, Niloé Step, New Suno, tomadas industriais,
aparelhos modulares ...)
De acordo com a norma EN 50085-2-1 Topos
Comprimento: 2 metros 150 10 0 107 06 Topo esquerdo ou direito
8 m 0 104 33 150 x 65 mm
50 Derivações
Tampas flexíveis
Encaixe ao longo de toda a calha, incluindo nos Derivações planas
ângulos interiores e exteriores 5 0 107 33 Derivação em T para uma calha
Comprimento: 2 metros 80 x 50 mm
8 m 0 105 24 Tampa completa, largura 130 mm A 5 0 107 38 Derivação em T para uma calha de
24 m 0 105 21 Tampa parcial, largura 65 mm B 105 x 50 mm (tampa de 85 mm)
20 m 0 105 20 Tampa parcial, largura 40 mm Possibilidade de efetuar uma derivação em T para
Separadores uma moldura DLP e para calhas de largura superior
Comprimento: 2 metros a 105 mm de prof. 50 mm e prof. 65 mm, utilizando a
36 m 0 104 73 Separador de fracionamento, permite a ref. 0 107 33 uma, duas ou três vezes
Derivação de ângulo
colocação das tampas parciais
48 m 0 105 83 Separador de circuitos. Não permite 5 0 107 63 Permite a derivação num ângulo
tampas parciais interior, para as calhas 105 x 35,
80 x 50 e 105 x 50 mm
Juntas Associa-se aos ângulos interiores
20 0 106 91 Junta de união de calha ref. 0 106 02 ou 0 106 06
Permite o alinhamento da calha no momento
da instalação Acessórios
20 0 106 92 Junta de calha, fixação por adesivo Calço
(colocação no fim da instalação) 24 m 0 105 80 Comprimento 2 metros
10 0 108 04 Junta de tampa de 130 mm A Cor cinzento antracite
10 0 108 01 Junta de tampa de 65 mm B Para a instalação da calha em rodapé
Ângulos e topos
Ângulos interior e exterior Suporte dos cabos
Inclui os 2 elementos para a parte de cima 50 0 106 86 Agrafo para tampa de 130 mm A
e de baixo da calha sobre os quais se 50 0 106 82 Agrafo para tampa de 65 mm B
encaixam as tampas flexíveis e uma junção de
separador (só para configurações de 100 0 308 81 Base para fixação de braçadeira
2 compartimentos), garantindo a continuidade do
separador e o suporte das tampas
10 0 106 03 Ângulo interior, variável de 80° a 100°
A
5 0 106 07 Ângulo interior, variável de 80° a 100°
B
Possibilidade de variar de 60º a 85º
e de 95º a 120º
10 0 106 23 Ângulo exterior, variável de 60° a 120°
A Outros acessórios p. 614-615
5 0 106 36 Ângulo exterior, variável de 60° a 120°
B

De acordo com a norma EN 50085-2-1
pt
em www.legrand.pt
