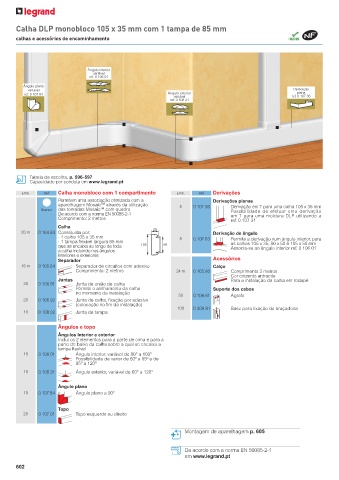

Page 604 - Catálogo Geral Legrand 2024

Calha DLP monobloco 105 x 35 mm com 1 tampa de 85 mm

calhas e acessórios de encaminhamento

Ângulo interior
variável
ref. 0 106 01
Ângulo plano
variável Derivação
ref. 0 107 84 Ângulo exterior plana
variável ref. 0 107 36
ref. 0 106 21

Tabela de escolha, p. 596-597
Capacidade por conduta em www.legrand.pt

Emb. Ref. Calha monobloco com 1 compartimento Emb. Ref. Derivações
Permitem uma associação otimizada com a Derivações planas
aparelhagem Mosaic através da utilização 5 0 107 36 Derivação em T para uma calha 105 x 35 mm
TM
TM
Branco das tomadas Mosaic com quadro Possibilidade de efetuar uma derivação
De acordo com a norma EN 50085-2-1 em T para uma moldura DLP utilizando a
Comprimento: 2 metros ref. 0 107 31
Calha 35
20 m 0 104 63 Constituída por: Derivação de ângulo
- 1 calha 105 x 35 mm 5 0 107 63 Permite a derivação num ângulo interior, para
- 1 tampa flexível largura 85 mm as calhas 105 x 35, 80 x 50 e 105 x 50 mm
que se encaixa ao longo de toda 105 85 Associa-se ao ângulo interior ref. 0 106 01
a calha incluindo nos ângulos
interiores e exteriores
Separador Acessórios
16 m 0 105 84 Separador de circuitos com adesivo Calço
Comprimento: 2 metros 24 m 0 105 80 Comprimento 2 metros
Cor cinzento antracite
Juntas Para a instalação da calha em rodapé
20 0 106 91 Junta de união de calha
Permite o alinhamento da calha Suporte dos cabos
no momento da instalação 50 0 106 81 Agrafo
20 0 106 92 Junta de calha, fixação por adesivo
(colocação no fim da instalação)
100 0 308 81 Base para fixação de braçadeira
10 0 108 02 Junta de tampa

Ângulos e topo
Ângulos interior e exterior
Inclui os 2 elementos para a parte de cima e para a
parte de baixo da calha sobre a qual se encaixa a
tampa flexível
10 0 106 01 Ângulo interior, variável de 80° a 100°
Possibilidade de variar de 60º a 85º e de
95º a 120º
10 0 106 21 Ângulo exterior, variável de 60° a 120°

Ângulo plano
10 0 107 84 Ângulo plano a 90°

Topo
20 0 107 01 Topo esquerdo ou direito

Montagem de aparelhagem p. 605

pt De acordo com a norma EN 50085-2-1
em www.legrand.pt
