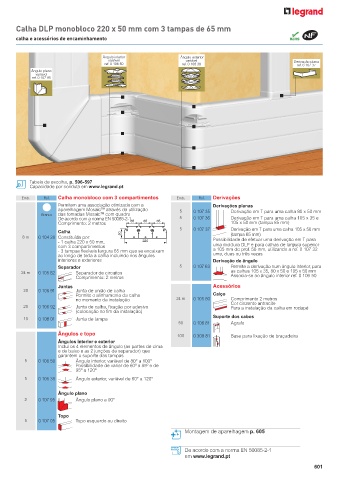

Calha DLP monobloco 220 x 50 mm com 3 tampas de 65 mm

calha e acessórios de encaminhamento

Ângulo interior Ângulo exterior
variável variável Derivação plana
ref. 0 106 50 ref. 0 106 38 ref. 0 107 37
Ângulo plano
variável
ref. 0 107 95

Tabela de escolha, p. 596-597
Capacidade por conduta em www.legrand.pt

Emb. Ref. Calha monobloco com 3 compartimentos Emb. Ref. Derivações
Permitem uma associação otimizada com a Derivações planas
TM
aparelhagem Mosaic através da utilização 5 0 107 35 Derivação em T para uma calha 80 x 50 mm
TM
Branco das tomadas Mosaic com quadro
De acordo com a norma EN 50085-2-1 65 65 65 5 0 107 36 Derivação em T para uma calha 105 x 35 e
Comprimento: 2 metros 105 x 50 mm (tampa 85 mm)
Calha 5 0 107 37 Derivação em T para uma calha 105 x 50 mm
(tampa 65 mm)
8 m 0 104 28 Constituída por: 50 Possibilidade de efetuar uma derivação em T para
- 1 calha 220 x 50 mm, 220 uma moldura DLP e para calhas de largura superior
com 3 compartimentos a 105 mm de prof. 50 mm, utilizando a ref. 0 107 32
- 3 tampas flexíveis largura 65 mm que se encaixam uma, duas ou três vezes
ao longo de toda a calha incluindo nos ângulos
interiores e exteriores Derivação de ângulo
Separador 5 0 107 63 Permite a derivação num ângulo interior, para
24 m 0 105 82 Separador de circuitos as calhas 105 x 35, 80 x 50 e 105 x 50 mm
Comprimento: 2 metros Associa-se ao ângulo interior ref. 0 106 50
Juntas Acessórios
20 0 106 91 Junta de união de calha
Permite o alinhamento da calha Calço
no momento da instalação 24 m 0 105 80 Comprimento 2 metros
20 0 106 92 Junta de calha, fixação por adesivo Cor cinzento antracite
Para a instalação da calha em rodapé
(colocação no fim da instalação)
Suporte dos cabos
10 0 108 01 Junta de tampa
50 0 106 81 Agrafo
Ângulos e topo 100 0 308 81 Base para fixação de braçadeira
Ângulos interior e exterior
Inclui os 4 elementos de ângulo (as partes de cima
e de baixo e as 2 junções de separador) que
garantem o suporte das tampas
5 0 106 50 Ângulo interior, variável de 80° a 100°
Possibilidade de variar de 60º a 85º e de
95º a 120º
5 0 106 38 Ângulo exterior, variável de 60° a 120°

Ângulo plano
2 0 107 95 Ângulo plano a 90°

Topo
5 0 107 05 Topo esquerdo ou direito
Montagem de aparelhagem p. 605

pt De acordo com a norma EN 50085-2-1
em www.legrand.pt

601
