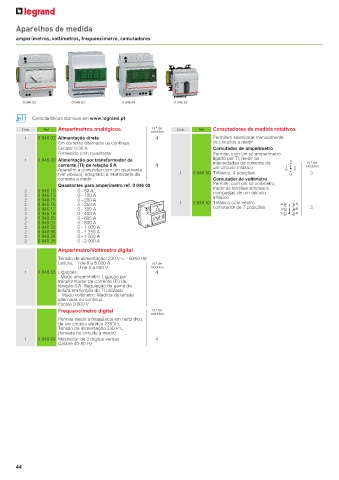

Page 46 - Catálogo Geral Legrand 2024

Aparelhos de medida

amperímetros, voltímetros, frequencímetro, comutadores

0 046 02 0 046 63 0 046 64 0 046 53

Características técnicas em www.legrand.pt

Emb. Ref. Amperímetros analógicos N.º de Emb. Ref. Comutadores de medida rotativos
módulos
1 0 046 02 Alimentação direta 4 Permitem selecionar manualmente
Em corrente alternada ou contínua os circuitos a medir
Escala: 0-30 A Comutador de amperímetro 004652-6627s.eps
Fornecido com quadrante Permite, com um só amperímetro
1 0 046 00 Alimentação por transformador de ligado por TI, medir as 0 N.º de
corrente (TI) de relação 5 A 4 intensidades de corrente de módulos
Aparelho a completar com um quadrante um circuito trifásico L3 L1
(ver abaixo), adaptado à intensidade de 1 0 046 50 Trifásico, 4 posições L2 3
corrente a medir Comutador de voltímetro
Quadrantes para amperímetro ref. 0 046 00 Permite, com um só voltímetro,
004660-3946a.eps
medir as tensões simples e
2 0 046 10 0 - 50 A compostas de um circuito 004653-6628s.eps
2 0 046 13 0 - 100 A trifásico
2 0 046 15 0 - 200 A
2 0 046 16 0 - 250 A 1 0 046 53 Trifásico com neutro L1 L2 L1 N
2 0 046 17 0 - 300 A A comutador de 7 posições L2 L3 L2 N 3
2 0 046 18 0 - 400 A L3 L1 L3 N
2 0 046 20 0 - 600 A
2 0 046 21 0 - 800 A
2 0 046 22 0 - 1 000 A
2 0 046 66 0 - 1 250 A
2 0 046 24 0 - 1 500 A
2 0 046 25 0 - 2 000 A
Amperímetro/Voltímetro digital
Tensão de alimentação: 230 V± - 50/60 Hz
Leitura: I de 0 a 8 000 A N.º de
U de 0 a 500 V módulos
1 0 046 63 Ligações: 4
- Modo amperímetro: Ligação por
transformador de corrente (TI) de
relação 5 A. Regulação da gama de
leitura em função do TI utilizado
- Modo voltímetro: Medida de tensão
alternada ou contínua
Escala 0-600 V
Frequencímetro digital N.º de
módulos
Permite medir a frequência em hertz (Hz)
de um circuito elétrico 230 V±
Tensão de alimentação 230 V±
(tomada no circuito a medir)
1 0 046 64 Mostrador de 3 dígitos verdes 4
Calibre 40-80 Hz
