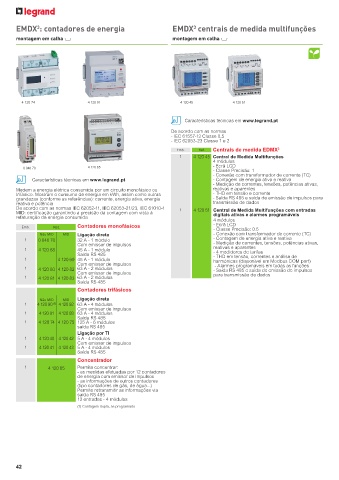

Page 44 - Catálogo Geral Legrand 2024

EMDX : contadores de energia EMDX centrais de medida multifunções
3
3
montagem em calha 4 montagem em calha 4

4 120 74 4 120 91 4 120 45 4 120 51

Características técnicas em www.legrand.pt
De acordo com as normas
- IEC 61557-12 Classe 0,5
- IEC 62053-23 Classe 1 e 2
Emb. Ref. Centrais de medida EDMX 3
1 4 120 45 Central de Medida Multifunções
4 módulos
0 046 70 4 120 65 - Ecrã LCD
- Classe Precisão: 1
- Conexão com transformador de corrente (TC)
Características técnicas em www.legrand.pt - Contagem de energia ativa e reativa
- Medição de correntes, tensões, potências ativas,
Medem a energia elétrica consumida por um circuito monofásico ou reativas e aparentes
trifásico. Mostram o consumo de energia em kWh, assim como outras - THD em tensão e corrente
grandezas (conforme as referências): corrente, energia ativa, energia - Saída RS 485 e saída de emissão de impulsos para
reativa e potência transmissão de dados
De acordo com as normas IEC 62052-11, IEC 62053-21/23, IEC 61010-1 1 4 120 51 Central de Medida Multifunções com entradas
MID: certificação garantindo a precisão da contagem com vista à digitais ativas e alarmes programáveis
refaturação da energia consumida
4 módulos
Emb. Ref. Contadores monofásicos - Ecrã LCD
- Classe Precisão: 0.5
Não MID MID Ligação direta - Conexão com transformador de corrente (TC)
1 0 046 70 32 A - 1 módulo - Contagem de energia ativa e reativa
Com emissor de impulsos - Medição de correntes, tensões, potências ativas,
1 4 120 68 45 A - 1 módulo reativas e aparentes
- 4 medidores de tarifas
Saída RS 485 - THD em tensão, correntes e análise de
1 4 120 69 45 A - 1 módulo harmónicas (disponível em Modbus COM port)
Com emissor de impulsos - Alarmes programáveis em todas as funções
1 4 120 80 4 120 82 63 A - 2 módulos - Saída RS 485 e saída de emissão de impulsos
Com emissor de impulsos para transmissão de dados
1 4 120 81 4 120 83 63 A - 2 módulos
Saída RS 485
Contadores trifásicos
Não MID MID Ligação direta
1 4 120 90 (1) 4 120 92 63 A - 4 módulos
Com emissor de impulsos
1 4 120 91 4 120 93 63 A - 4 módulos
Saída RS 485
1 4 120 74 4 120 75 125 A - 6 módulos
saída RS 485
Ligação por TI
1 4 120 40 4 120 42 5 A - 4 módulos
Com emissor de impulsos
1 4 120 41 4 120 43 5 A - 4 módulos
Saída RS 485
Concentrador
1 4 120 65 Permite concentrar:
- as medidas efetuadas por 12 contadores
de energia com emissor de impulsos
- as informações de outros contadores
(tipo contadores de gás, de água...)
Permite retransmitir as informações via
saída RS 485
12 entradas - 4 módulos
(1) Contagem dupla, se programado
