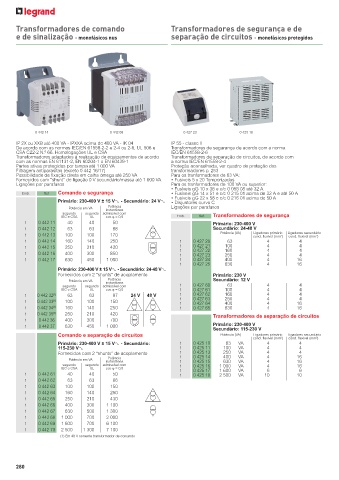

Page 282 - Catálogo Geral Legrand 2024

Transformadores de comando Transformadores de segurança e de

e de sinalização - monofásicos nus separação de circuitos - monofásicos protegidos

0 442 14 0 442 68 0 427 23 0 425 18

IP 2X ou XXB até 400 VA - IPXXA acima de 400 VA - IK 04 IP 55 - classe II
De acordo com as normas IEC/EN 61558-2-2 e 2-4 ou 2-6, UL 506 e Transformadores de segurança de acordo com a norma
CSA C22-2 N.º 66. Homologações UL e CSA IEC/EN 61558-2-6
Transformadores adaptados à realização de equipamentos de acordo Transformadores de separação de circuitos, de acordo com
com as normas EN 61131-2, EN 60204-1 e EN 60439-1 a norma IEC/EN 61558-2-4
Partes ativas protegidas por tampa até 1 000 VA Proteção aconselhada, ver quadro de proteção dos
Filtragem antiparasitas (exceto 0 442 16/17) transformadores p. 253
Possibilidade de fixação direta em calha ómega até 250 VA Para os tranformadores de 63 VA:
Fornecidos com “shunt” de ligação 0 V secundário/massa até 1 000 VA • Fusíveis 5 x 20 Temporizados
Ligações por parafusos Para os tranformadores de 100 VA ou superior:
• Fusíveis gG 10 x 38 e c/c 0 058 08 até 32 A
Emb. Ref. Comando e segurança • Fusíveis gG 14 x 51 e c/c 0 215 01 acima de 32 A e até 50 A
Primário: 230-400 V ± 15 V± - Secundário: 24 V± • Fusíveis gG 22 x 58 e c/c 0 216 01 acima de 50 A
• Disjuntores curva C
Potência em VA Potência Ligações por parafusos
instantânea
segundo segundo admissível com Ref. Transformadores de segurança
IEC e CSA UL cos ϕ = 0,5 Emb.
1 0 442 11 40 40 50 Primário: 230-400 V
1 0 442 12 63 63 88 Secundário: 24-48 V
Ligadores primário Ligadores secundário
1 0 442 13 100 100 170 Potência (VA) cond. flexível (mm 2 ) cond. flexível (mm 2 )

1 0 442 14 160 140 250 1 0 427 20 63 4 4
1 0 442 15 250 210 420 1 0 427 21 100 4 4 4
4
0 427 22
1
160
1 0 442 16 400 300 850 1 0 427 23 250 4 4
1 0 442 17 630 450 1 000 1 0 427 24 400 4 16
1 0 427 25 630 4 16
Primário: 230-400 V ± 15 V± - Secundário: 24-48 V±
Fornecidos com 2 “shunts” de acoplamento Primário: 230 V
Potência
Potência em VA instantânea Secundário: 12 V
segundo segundo admissível com 1 0 427 60 63 4 4
IEC e CSA UL cos ϕ = 0,5 1 0 427 61 100 4 4
1 0 442 32 (1) 63 63 87 24 V 48 V 1 0 427 62 160 4 4
1 0 442 33 (1) 100 100 150 1 0 427 63 250 4 4 16 4
0 427 64
1
400
1 0 442 34 (1) 160 140 250 1 0 427 65 630 4 16
1 0 442 35 (1) 250 210 420 Transformadores de separação de circuitos
1 0 442 36 400 300 700
1 0 442 37 630 450 1 000 Primário: 230-400 V
Secundário: 115-230 V
Comando e separação de circuitos Potência (VA) Ligadores primário Ligadores secundário
cond. flexível (mm 2 ) cond. flexível (mm 2 )
Primário: 230-400 V ± 15 V± - Secundário: 1 0 425 10 63 VA 4 4
115-230 V± 1 0 425 11 100 VA 4 4
Fornecidos com 2 “shunts” de acoplamento 1 0 425 13 250 VA 4 4
Potência
Potência em VA instantânea 1 0 425 14 400 VA 4 16
VA
16
4
1
630
0 425 15
segundo segundo admissível com 1 0 425 16 1 000 VA 4 16
IEC e CSA UL cos ϕ = 0,5 1 0 425 17 1 600 VA 6 6
1 0 442 61 40 40 50 1 0 425 18 2 500 VA 10 10
1 0 442 62 63 63 86
1 0 442 63 100 100 150
1 0 442 64 160 140 250
1 0 442 65 250 210 430
1 0 442 66 400 300 1 100
1 0 442 67 630 500 1 300
1 0 442 68 1 000 700 2 000
1 0 442 69 1 600 700 6 100
1 0 442 70 2 500 1 300 7 100
(1) Em 48 V somente transformador de comando
