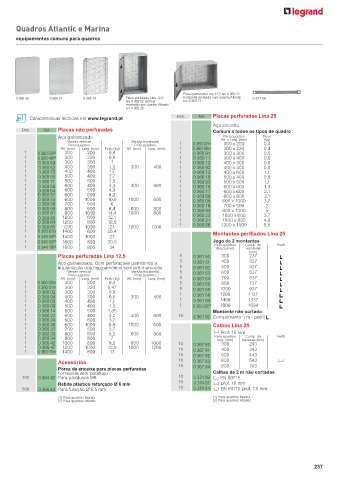

Page 239 - Catálogo Geral Legrand 2024

Quadros Atlantic e Marina

equipamentos comuns para quadros

Placa perfurada Lina 12,5 ref. 0 360 22
0 360 58 0 360 31 0 360 18 Placa perfurada Lina 12,5 horizontal montada num quadro Atlantic 0 347 96
ref. 0 360 22 vertical ref. 0 369 77
montada num quadro Atlantic
ref. 0 369 26
Características técnicas em www.legrand.pt Emb. Ref. Placas perfuradas Lina 25
Aço zincado
Emb. Ref. Placas não perfuradas Comum a todos os tipos de quadro
Aço galvanizado Para quadros Peso
Versão vertical Versão horizontal Alt. x Larg. (mm) (kg)
Para quadros Para quadros 1 0 360 07 (2) 300 x 200 0,4
Alt. (mm) Larg. (mm) Peso (kg) Alt. (mm) Larg. (mm) 1 0 360 99 (1) 300 x 220 0,4
1 0 360 50 (2) 300 200 0,6 1 0 360 91 300 x 300 0,5
1 0 360 49 (1) 300 220 0,9 1 0 360 11 300 x 400 0,6
1 0 360 69 300 300 1 1 0 360 12 400 x 300 0,6
1 0 360 52 400 300 1,3 300 400 1 0 360 92 400 x 400 0,8
1 0 360 70 400 400 1,7 1 0 360 13 400 x 600 1,1
1 0 360 55 500 400 2,7 1 0 360 15 500 x 400 0,9
1 0 360 71 500 500 3,5 1 0 360 93 500 x 500 1,1
1 0 360 56 600 400 3,3 400 600 1 0 360 16 600 x 400 1,3
1 0 360 84 600 500 4,9 1 0 360 17 600 x 600 2,1
1 0 360 57 600 600 6,2 1 0 360 06 600 x 800 3,1
1 0 360 54 600 1000 10,6 1000 600 1 0 360 08 600 x 1000 3,7
1 0 360 58 700 500 6 1 0 360 18 700 x 500 2
1 0 360 59 800 600 8,4 600 800 1
1 0 360 61 800 1000 14,4 1000 800 0 360 94 800 x 1000 5
1 0 360 85 1200 600 12,1 1 0 360 23 1000 x 600 3,7
1 0 360 64 1200 800 18,5 1 0 360 21 1000 x 800 4,9
1 0 360 65 1200 1000 23 1000 1200 1 0 360 88 1200 x 1000 8,5
1 0 360 67 (2) 1400 800 26,4 Montantes perfilados Lina 25
1 0 349 59 (1) 1400 1000 27
1 0 349 50 (1) 1600 800 30,5 Jogo de 2 montantes
1 0 344 18 (1) 1800 800 34 Para quadros Comp. do Perfil
montante
Altura (mm)
(mm)
Placas perfuradas Lina 12,5 5 0 361 50 300 237 (
Aço galvanizado. Com perfurações permitindo a 5 0 361 51 400 337 (
implantação dos equipamentos sem pré-marcação 5 0 361 52 500 437 (
Versão vertical Versão horizontal 5 0 361 53 600 537 (
Para quadros Para quadros
Alt. (mm) Larg. (mm) Peso (kg) Alt. (mm) Larg. (mm) 5 0 361 54 700 637 (
1 0 360 00 (2) 300 200 0,4 5 0 361 55 800 737 (
1 0 360 01 (1) 300 220 0,47 5 0 361 56 1000 937 (
1 0 360 02 300 300 0,6 1 1200 1137
1 0 360 04 400 300 0,8 300 400 0 361 58 )
1 0 360 05 400 400 1,1 1 0 361 59 1400 1337 )
1 0 360 09 500 400 1,5 1 0 363 92 (1) 1800 1684 )
1 0 360 14 500 500 1,85 Montante não cortado
1 0 360 22 600 400 2,2 400 600 10 0 361 92 Comprimento 3 m - perfil (
1 0 360 24 600 600 3,7
1 0 360 40 600 1000 6,8 1000 600 Calhas Lina 25
1 0 360 31 700 500 3,7 2
1 0 360 33 800 600 5,2 600 800 Prof. 15 mm
Comp. da
1 0 360 34 800 800 7 Para quadros travessa (mm) Perfil
larg. (mm)
1 0 360 42 1000 800 9,2 800 1000 10 0 367 80 300 243
1 0 360 47 1200 1000 13,9 1000 1200 10 400 343
1 0 360 75 (2) 1400 800 13 0 367 81
10 0 367 82 500 443
Acessórios 10 0 367 83 600 543 2
Porca de encaixe para placas perfuradas 10 0 367 84 800 743
Fornecida sem parafuso Calhas de 2 m não cortadas
100 0 364 42 Para parafusos M6 10 0 374 02 1 EN 60715
Rebite plástico reforçado Ø 6 mm 10 0 374 07 2 prof. 15 mm
500 0 366 44 Para furação Ø 6,5 mm 10 0 374 04 2 EN 60715 prof. 7,5 mm
(1) Para quadros Marina (1) Para quadros Marina
(2) Para quadros Atlantic (2) Para quadros Atlantic

237
