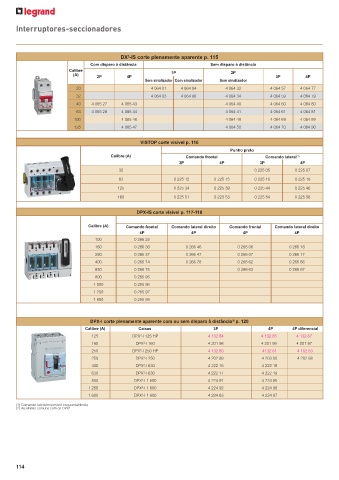

Page 116 - Catálogo Geral Legrand 2024

Interruptores-seccionadores

3
DX -IS corte plenamente aparente p. 115
Com disparo à distância Sem disparo à distância
Calibre
(A) 1P 2P
2P 4P 3P 4P
Sem sinalizador Com sinalizador Sem sinalizador
20 4 064 01 4 064 04 4 064 32 4 064 57 4 064 77
32 4 064 03 4 064 06 4 064 34 4 064 59 4 064 79
40 4 065 27 4 065 43 4 064 40 4 064 60 4 064 80
63 4 065 28 4 065 44 4 064 41 4 064 61 4 064 81
100 4 065 46 4 064 49 4 064 69 4 064 89
125 4 065 47 4 064 50 4 064 70 4 064 90

VISTOP corte visível p. 116
Punho preto
Calibre (A) Comando frontal Comando lateral (1)
3P 4P 3P 4P
32 0 225 05 0 225 07
63 0 225 12 0 225 15 0 225 16 0 225 18
125 0 225 34 0 225 39 0 225 44 0 225 46
160 0 225 51 0 225 53 0 225 54 0 225 56

DPX-IS corte visível p. 117-118

Calibre (A) Comando frontal Comando lateral direito Comando frontal Comando lateral direito
4P 4P 4P 4P
100 0 266 35
160 0 266 36 0 266 46 0 266 06 0 266 16
250 0 266 37 0 266 47 0 266 07 0 266 17
400 0 266 74 0 266 78 0 266 62 0 266 66
630 0 266 75 0 266 63 0 266 67
800 0 265 95
1 000 0 265 96
1 250 0 265 97
1 600 0 265 98

(2)
DPX-I corte plenamente aparente com ou sem disparo à distância p. 120
Calibre (A) Caixas 3P 4P 4P diferencial
125 DPX -I 125 HP 4 132 84 4 132 85 4 132 87
3
160 DPX -I 160 4 201 98 4 201 99 4 201 97
3
250 DPX -I 250 HP 4 132 80 4132 81 4 182 83
3
250 DPX -I 250 4 202 99 4 203 00 4 202 98
3
400 DPX -I 630 4 222 16 4 222 18
3
630 DPX -I 630 4 222 17 4 222 19
3
800 DPX -I 1 600 4 224 91 4 224 95
3
1 250 DPX -I 1 600 4 224 92 4 224 96
3
1 600 DPX -I 1 600 4 224 93 4 224 97
3
(1) Comando lateral reversível esquerda/direita
(2) Auxiliares comuns com os DPX 3
