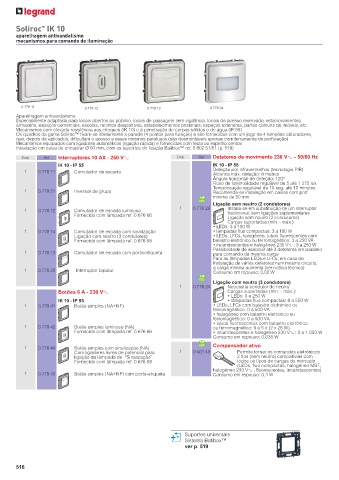

Soliroc IK 10
™
aparelhagem antivandalismo
mecanismos para comando de iluminação

0 778 11 0 778 12 0 778 13 0 778 24
Aparelhagem antivandalismo
Especialmente adaptada para locais abertos ao público, locais de passagem sem vigilância, locais de acesso reservado, estacionamentos,
armazéns, espaços comerciais, escolas, recintos desportivos, estabelecimentos prisionais, espaços exteriores, partes comuns de imóveis, etc.
Mecanismos com elevada resistência aos choques (IK 10) e à penetração de corpos sólidos e de água (IP 55)
Os quadros da gama Soliroc™ fixam-se diretamente à parede (4 pontos para furação) e são fornecidos com um jogo de 4 tampões obturadores,
que, depois de aplicados, dificultam o acesso a esses mesmos parafusos (são desmontáveis apenas com ferramenta de perfuração)
Mecanismos equipados com ligadores automáticos (ligação rápida) e fornecidos com tecla ou espelho central
Instalação em caixa de encastrar Ø 60 mm, com os suportes de fixação Batibox™ ref. 0 802 51/61 (p. 519)
Emb. Ref. Interruptores 10 AX - 250 V± Emb. Ref. Detetores de movimento 230 V± - 50/60 Hz
IK 10 - IP 55 IK 10 - IP 55
1 0 778 11 Comutador de escada Deteção por infravermelhos (tecnologia PIR)
Alcance máx. deteção: 8 metros
Ângulo horizontal de deteção: 120º
Fluxo de luminosidade regulável de 5 até 1 275 lux
Temporização regulável de 10 seg. até 10 minutos
1 0 778 21 Inversor de grupo Recomenda-se instalação em caixas com prof.
mínima de 50 mm
Ligação sem neutro (2 condutores)
1 0 778 26 Instala-se em substituição de um interruptor
1 0 778 12 Comutador de escada luminoso
Fornecido com lâmpada ref. 0 676 66 tradicional, sem ligações suplementares
Ligação sem neutro (2 condutores)
Cargas suportadas (mín. - máx.):
• LEDs: 3 a 100 W
1 0 778 14 Comutador de escada com sinalização • lâmpadas fluo compactas: 3 a 100 W
Ligação com neutro (3 condutores) • LEDs, LFCs, halogéneo, tubos fluorescentes com
Fornecido com lâmpada ref. 0 676 68 balastro eletrónico ou ferromagnético: 3 a 250 VA
• incandescentes e halogéneo 230 V± : 3 a 250 W
Possibilidade de associar até 3 detetores em paralelo
1 0 778 13 Comutador de escada com porta-etiqueta para comando da mesma carga
Para as lâmpadas LEDs e LFCs, em caso de
instalação de vários detetores num mesmo circuito,
a carga mínima aumenta (ver notícia técnica)
1 0 778 22 Interruptor bipolar Consumo em repouso: 0,02 W
Ligação com neutro (3 condutores)
1 0 778 24 Necessita condutor de neutro
Botões 6 A - 230 V± Cargas suportadas (mín. - máx.):
• LEDs: 0 a 250 W
IK 10 - IP 55 • lâmpadas fluo compactas: 0 a 250 W
1 0 778 41 Botão simples (NA+NF) • LEDs, LFCs com balastro eletrónico ou
ferromagnético: 0 a 500 VA
• halogéneo com balastro eletrónico ou
ferromagnético: 0 a 500 VA
• tubos fluorescentes com balastro eletrónico
1 0 778 42 Botão simples luminoso (NA) ou ferromagnético: 0 a 5 x (2 x 26 W)
Fornecido com lâmpada ref. 0 676 66 • incandescentes e halogéneo 230 V± : 0 a 1 000 W
Consumo em repouso: 0,035 W
Compensador ativo
1 0 778 44 Botão simples com sinalização (NA)
Com ligadores livres de potencial para 1 0 401 49 Permite tornar os comandos eletrónicos
ligação da lâmpada de “Sinalização” 2 fios (sem neutro) compatíveis com
Fornecido com lâmpada ref. 0 676 68 todos os tipos de cargas do mercado
(LEDs, fluo compactas, halogéneo MBT,
halogéneo 230 V± , fluorescentes, incandescentes)
1 0 778 43 Botão simples (NA+NF) com porta-etiqueta Consumo em repouso: 0,4 W

Suportes universais
Sistema Batibox™
ver p. 519
