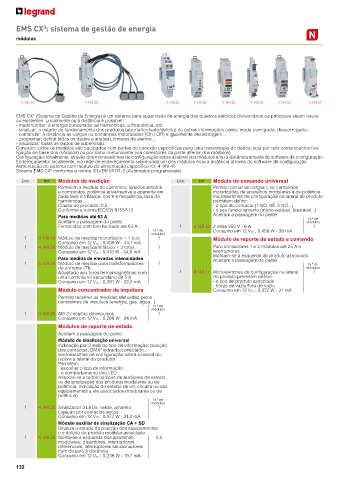

Page 117 - Legrand - Catálogo 2018/2019

EMS CX : sistema de gestão de energia
3
módulos

4 149 19 4 149 20 4 149 23 4 149 26 4 149 30 4 149 29 4 149 32 4 149 31

EMS CX (Sistema de Gestão de Energia) é um sistema para supervisão de energia dos quadros elétricos divisionários ou principais sejam novos
3
ou existentes. Localmente ou à distância é possível:
- medir/contar: a energia consumida, as harmónicas, a frequência, etc.
- sinalizar: o estado de funcionamento dos produtos (aberto/fechado/defeito) ou outras informações como: modo carregado, descarregado...
- comandar: à distância as cargas ou comandos motorizados (On / Off) e igualmente deslastragem...
- programar: definir todos os dados a analisar, limiares de alarme...
- visualizar: todos os dados de supervisão
Conexão: todos os módulos são equipados com portas de conexão específicas para uma transmissão de dados, seja por rails comunicantes (via
ligação na base dos módulos) ou por cabo comunicante (via conectores da parte inferior dos módulos)
Configuração: localmente, através dos microswitches de configuração sobre a lateral dos módulos e/ou à distância através do software de configuração
Endereçamento: localmente, via rede de endereçamento sobre cada um dos módulos e/ou à distância através do software de configuração
Alimentação do sistema com módulo de alimentação específico ref. 4 149 45
Sistema EMS CX conforme a norma IEC/EN 61131-2 (Autómatos programáveis)
3
Emb. Ref. Módulos de medição Emb. Ref. Módulo de comando universal
Permitem a medida de correntes, tensões simples Permite pilotar as cargas e os comandos
e compostos, potência ativa/reativa e aparente em motorizados de aparelhos modulares e de potência
cada fase e trifásica, cos ø e frequência, taxa de microswitches de configuração na lateral do produto
harmónicas... permitem definir:
Classe de precisão: 0,5 - o tipo de contacto (1 NO, NF, 2 NO...)
Conforme a norma IEC/EN 61557-12 - o seu funcionamento (mono-estável, biestável...)
Para medidas até 63 A Aceitam a passagem do pente N.º de
Aceitam a passagem do pente módulos
Fornecidos com toro fechado até 63 A 1 4 149 32 2 relés 250 V - 6 A 1
N.º de Consumo em 12 V= : 0,456 W - 38 mA
módulos
1 4 149 19 Módulo de medida monofásico + 1 toro 1 Módulo de reporte de estado e comando
Consumo em 12 V= : 0,409 W - 34,1 mA
1 4 149 20 Módulo de medida trifásico + 3 toros 1 Para contactores 1 e 2 módulos até 25 A e
Consumo em 12 V= : 0,418 W - 34,8 mA telerruptores
Para medida de elevadas intensidades Montam-se à esquerda do produto associado
Aceitam a passagem do pente
1 4 149 23 Módulo de medida para transformadores 1 N.º de
de corrente (TI) módulos
Adaptado aos toros termomagnéticos com 1 4 149 31 Microswitches de configuração na lateral 1
uma corrente no secundário de 5 A do produto permitem definir:
Consumo em 12 V= : 0,391 W - 32,6 mA - o tipo de produto associado
- horas de vazio/fora de vazio
Módulo concentrador de impulsos Consumo em 12 V= : 0,372 W - 31 mA
Permite recolher as medidas efetuadas pelos
contadores de impulsos (energia, gás, água...)
N.º de
módulos
1 4 149 26 Até 3 circuitos de impulsos 1
Consumo em 12 V= : 0,288 W - 24 mA
Módulos de reporte de estado
Aceitam a passagem do pente
Módulo de sinalização universal
Indicação por 3 leds do tipo de informação: posição
dos contactos, DMX extraído/conectado...
3
microswitches de configuração sobre a lateral do
(sobre a lateral do produto)
Permitem:
- escolher o tipo de informação
- o comportamento dos LED
Associa-se a todos os tipos de auxiliares de estado
ou de sinalização dos produtos modulares ou de
potência. Indicação do estado de um circuito ou dos
equipamentos a ele associados (modulares ou de
potência)
N.º de
módulos
1 4 149 30 Sinalizador 3 LEDs: verde, amarelo 1
Ligação por contactos secos
Consumo em 12 V= : 0,377 W - 31,4 mA
Módulo auxiliar de sinalização CA + SD
Sinaliza o estado da posição dos equipamentos
e o defeito do produto modular associado
1 4 149 29 Monta-se à esquerda dos aparelhos 0,5
modulares: disjuntores, interruptores
diferenciais, interruptores seccionadores
com disparo à distância
Consumo em 12 V= : 0,236 W - 19,7 mA
132
