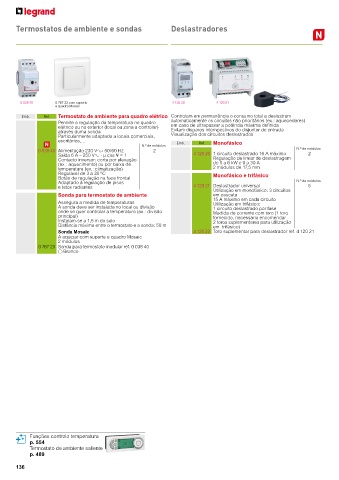

Page 121 - Legrand - Catálogo 2018/2019

Termostatos de ambiente e sondas Deslastradores

0 038 40 0 767 23 com suporte 4 120 20 4 120 21
e quadro Mosaic
Emb. Ref. Termostato de ambiente para quadro elétrico Controlam em permanência o consumo total e deslastram
Permite a regulação da temperatura no quadro automaticamente os circuitos não prioritários (ex.: aquecedores)
elétrico ou no exterior (local ou zona a controlar) em caso de ultrapassar a potência máxima definida
através duma sonda Evitam disparos intempestivos do disjuntor de entrada
Particularmente adaptado a locais comerciais, Visualização dos circuitos deslastrados
escritórios,… Emb. Ref. Monofásico
N.º de módulos
0 038 40 Alimentação 230 VA- 50/60 Hz 2 N.º de módulos
Saída 6 A – 250 VA - µ cos ø = 1 4 120 20 1 circuito deslastrado 16 A máximo 2
Contacto inversor: corte por elevação Regulação de limiar de deslastragem
(ex.: aquecimento) ou por baixa de de 0 a 6 kW e 0 a 30 A
temperatura (ex.: climatização) 2 módulos de 17,5 mm
Regulável de 3 a 30 ºC Monofásico e trifásico
Botão de regulação na face frontal
Adaptado à regulação de pisos N.º de módulos
e tetos radiantes 4 120 21 Deslastrador universal 5
Utilização em monofásico: 3 circuitos
Sonda para termostato de ambiente em cascata
15 A máximo em cada circuito
Assegura a medida de temperaturas Utilização em trifásico:
A sonda deve ser instalada no local ou divisão 1 circuito deslastrado por fase
onde se quer controlar a temperatura (ex.: divisão Medida de corrente com toro (1 toro
principal) fornecido, necessário encomendar
Instalam-se a 1,5 m do solo 2 toros suplementares para utilização
Distância máxima entre o termostato e a sonda: 50 m em trifásico)
Sonda Mosaic 4 120 22 Toro suplementar para deslastrador ref. 4 120 21
A equipar com suporte e quadro Mosaic
2 módulos
0 767 23 Sonda para termostato modular ref. 0 038 40
Branco

Funções controlo temperatura
p. 554
Termostato de ambiente saliente
p. 489
