EMDX³: medidas e supervisão GESTÃO DE ENERGIA CX 3

EMS CX

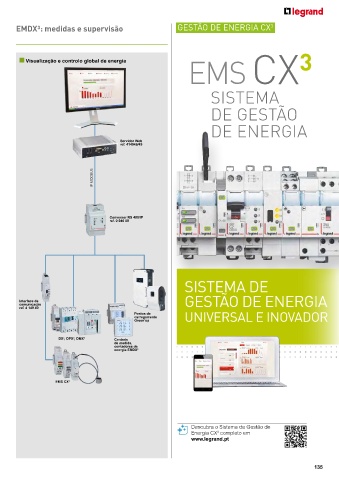

n Visualização e controlo global de energia 3

SISTEMA

DE GESTÃO

3
Emb. Ref. Interface de comunicação para DPX /DMX 3 DE ENERGIA
Interface eletrónica DPX 3
1 4 210 75 Permite conectar os DPX eletrónicos versão S2 e Servidor Web
3
Sg numa rede de comunicação MODBUS RS 485 ref. 414948/49
Todas as informações provenientes da carta
eletrónica do disjuntor (correntes, temperatura,
regulações) são partilhadas na rede MODBUS
Largura: 2 módulos
Alimentação: 24 V A / =
Ligação RS 485 (2 condutores)
Endereço, velocidade e codificação modificáveis IP MODBUS
com o kit configurador
Opção comunicante MODBUS RS 485 para DMX 3
1 0 288 05 (1) Permite trazer os DMX 2500/4000/6300
3
comunicantes para a supervisão
Alimentação modular
1 E49 230 VA - 27 V= - 0,6 A
2 módulos DIN Conversor RS 485/IP
ref. 0 046 89
Interface de sinalização e comando para
DX /DPX /DMX 3
3
3
1 0 261 36 Permite obter informações (24 entradas) de
aparelhos equipados com contactos auxiliares:
- posição aberto (1 entrada)
- posição aberto e fechado (2 entradas)
- sinal de defeito (1 entrada)
Permite comandar aparelhos equipados com motor
ou bobinas de disparo:
- comando motores (2 saídas)
- comando bobinas de disparo (1 saída)
Alimentação: 24 V A / =
Ligação RS 485 (2 condutores) SISTEMA DE
Endereço, velocidade e codificação modificáveis
com o kit configurador
Acessórios Interface de GESTÃO DE ENERGIA
comunicação
Kit de configuração ref. 4 149 40
Permite configurar as interfaces de comunicação Postos de UNIVERSAL E INOVADOR
carregamento
e a interface de sinalização e comando: Green’up
1 3501K Kit com “jumpers” 0 a 9 (10 unidades por algarismo)
Alimentação estabilizada monofásica
Permite alimentar os dispositivos de comunicação DX 3 , DPX 3 , DMX 3
Primário 115-230 V A , secundário 24 V= Centrais
de medida,
Potência Intensidade Capacidade dos bornes cabo flexível contadores de
(W) (A) Entrada (mm²) Saída (mm²) energia EMDX 3
1 1 466 23 120 5 6 2 x 6
(1) Encomendar em simultâneo com o DMX 3 e a sua unidade
eletrónica (assemblagem em fábrica)
EMS CX 3

Descubra o Sistema de Gestão de
3
Energia CX completo em
www.legrand.pt
