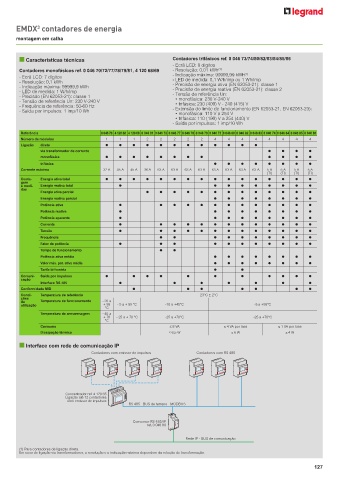

EMDX contadores de energia
3
montagem em calha

n Características técnicas Contadores trifásicos ref. 0 046 73/74/80/82/83/84/85/86
- Ecrã LCD: 8 dígitos
Contadores monofásicos ref. 0 046 70/72/77/78/79/81, 4 120 68/69 - Resolução: 0,01 kWh (1)
- Ecrã LCD: 7 dígitos - Indicação máxima: 99999,99 kWh (1)
- Resolução: 0,1 kWh - LED de medida: 0,1 W/h/imp ou 1 Wh/imp
- Indicação máxima: 99999,9 kWh - Precisão de energia ativa (EN 62053-21): classe 1
- LED de medida: 1 W/h/imp - Precisão de energia reativa (EN 62053-21): classe 2
- Precisão (EN 62053-21): classe 1 - Tensão de referência Un:
- Tensão de referência Un: 230 V-240 V • monofásica: 230 V-240 V
• trifásica: 230 (400) V - 240 (415) V
- Frequência de referência: 50-60 Hz
- Saída por impulsos: 1 imp/10 Wh - Extensão do limite de funcionamento (EN 62053-21, EN 62053-23):
• monofásica: 110 V a 254 V
• trifásica: 110 (190) V a 254 (440) V
- Saída por impulsos: 1 imp/10 Wh
Referência 0 046 70 4 120 68 4 120 69 0 046 81 0 046 72 0 046 77 0 046 78 0 046 79 0 046 73 0 046 80 0 046 82 0 046 83 0 046 74 0 046 84 0 046 85 0 046 86
Número de módulos 1 1 1 2 2 2 2 2 4 4 4 4 4 4 4 4
Ligação direta
via transformador de corrente
monofásica
trifásica
Corrente máxima 32 A 45 A 45 A 36 A 63 A 63 A 63 A 63 A 63 A 63 A 63 A 63 A 5 A 5 A 5 A 5 A
(TI) (TI) (TI) (TI)
Conta- Energia ativa total
gem
e medi- Energia reativa total
das
Energia ativa parcial
Energia reativa parcial
Potência ativa
Potência reativa
Potência aparente
Corrente
Tensão
Frequência
Fator de potência
Tempo de funcionamento
Potência ativa média
Valor máx. pot. ativa média
Tarifa bi-horária
Comuni- Saída por impulsos
cação
Interface RS 485
Conformidade MID
Condi- Temperatura de referência 23°C ± 2°C
ções
de Temperatura de funcionamento - 20 a
utilização + 55 - 5 a + 55 °C -10 a +45°C -5 a +55°C
°C
Temperatura de armazenagem - 40 a
+ 70 - 25 a + 70 °C -25 a +70°C -25 a +70°C
°C
Consumo ≤ 8 VA ≤ 4 VA por fase ≤ 1 VA por fase
Dissipação térmica ≤ 6,5 W ≤ 6 W ≤ 4 W
n Interface com rede de comunicação IP
Contadores com emissor de impulsos Contadores com RS 485

Concentrador ref. 4 120 65
Ligação até 12 contadores
com emissor de impulsos
RS 485 - BUS de terreno - MODBUS

Conversor RS 485/IP
ref. 0 046 89

Rede IP - BUS de comunicação
(1) Para contadores de ligação direta.
Em caso de ligação via transformadores, a resolução e a indicação máxima dependem da relação de transformação.
