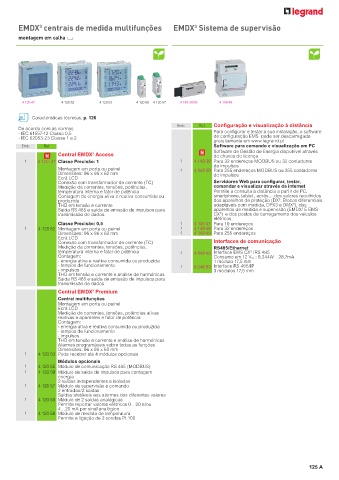

Page 110 - Legrand - Catálogo 2018/2019

EMDX centrais de medida multifunções EMDX Sistema de supervisão
3
3
montagem em calha 4

4 120 47 4 120 52 4 120 53 4 120 55 4 120 57 4 149 38/39 4 149 48

Características técnicas, p. 126
Emb. Ref. Configuração e visualização à distância
De acordo com as normas
- IEC 61557-12 Classe 0,5 Para configurar e testar a sua instalação, o software
- IEC 62053-23 Classe 1 e 2 de configuração EMS pode ser descarregado
gratuitamente em www.legrand.pt
Emb. Ref. Software para comando e visualização em PC
Software de Gestão de Energia disponível através
3
Central EMDX Access de chaves de licença
1 4 120 47 Classe Precisão: 1 1 4 149 38 Para 32 endereços MODBUS ou 32 contadores
de impulsos
Montagem em porta ou painel 1 4 149 39 Para 255 endereços MODBUS ou 255 contadores
Dimensões: 96 x 96 x 62 mm de impulsos
Ecrã LCD
Conexão com transformador de corrente (TC) Servidores Web para configurar, testar,
Medição de correntes, tensões, potências, comandar e visualizar através da internet
temperatura interna e fator de potência Permite a consulta à distância a partir de PC,
Contagem de energia ativa e reativa consumida ou smartphone, tablet , ecrãs… dos valores recolhidos
3
produzida dos aparelhos de proteção (DX , Blocos diferenciais
3
THD em tensão e corrente adaptáveis com medida, DPX3 e DMX ), dos
3
Saída RS 485 e saída de emissão de impulsos para aparelhos de medida e supervisão (EMDX E EMS
3
transmissão de dados. CX ) e dos postos de carregamento dos veículos
elétricos
Classe Precisão: 0.5 1 4 149 47 Para 10 endereços
1 4 120 52 Montagem em porta ou painel 1 4 149 48 Para 32 endereços
Dimensões: 96 x 96 x 62 mm 1 4 149 49 Para 255 endereços
Ecrã LCD
Conexão com transformador de corrente (TC) Interfaces de comunicação
Medição de correntes, tensões, potências, RS485/Ethernet
temperatura interna e fator de potência 1 4 149 40 Interface EMS CX /RS 485
3
Contagem: Consumo em 12 V= : 0,344W – 28,7mA
- energia ativa e reativa consumida ou produzida 1 módulo 17,5 mm
- tempos de funcionamento 1 0 046 89 Interface RS 485/IP
- impulsos 3 módulos 17,5 mm
THD em tensão e corrente e análise de harmónicas
Saída RS 485 e saída de emissão de impulsos para
transmissão de dados
Central EMDX Premium
3
Central multifunções
Montagem em porta ou painel
Ecrã LCD
Medição de correntes, tensões, potências ativas
reativas e aparentes e fator de potência
Contagem:
- energia ativa e reativa consumida ou produzida
- tempos de funcionamento
- impulsos
THD em tensão e corrente e análise de harmónicas
Alarmes programáveis sobre todas as funções
Dimensões: 96 x 96 x 60 mm
1 4 120 53 Pode receber até 4 módulos opcionais
Módulos opcionais
1 4 120 55 Módulo de comunicação RS 485 (MODBUS)
1 4 120 59 Módulo de saída de impulsos para contagem
energia
2 saídas independentes e isoladas
1 4 120 57 Módulo de supervisão e comando
2 entradas/2 saídas
Saídas afetáveis aos alarmes dos diferentes valores
1 4 120 60 Módulo de 2 saídas analógicas
Permite reportar valores elétricos 0…20 e/ou
4…20 mA por sinal analógico
1 4 120 58 Módulo de medida de temperatura
Permite a ligação de 2 sondas Pt 100
