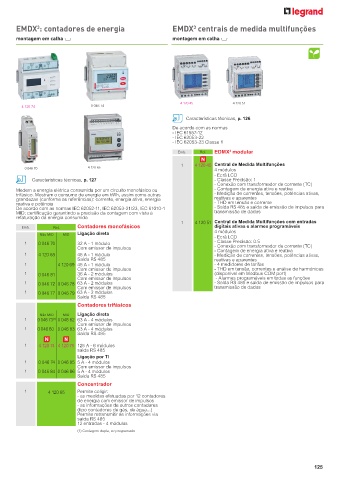

Page 109 - Legrand - Catálogo 2018/2019

EMDX : contadores de energia EMDX centrais de medida multifunções
3
3
montagem em calha 4 montagem em calha 4

4 120 45 4 120 51
4 120 74 0 046 74
Características técnicas, p. 126
De acordo com as normas
- IEC 61557-12
- IEC 62053-22
- IEC 62053-23 Classe 1
3
Emb. Ref. EDMX modular
1 4 120 45 Central de Medida Multifunções
0 046 70 4 120 65 4 módulos
- Ecrã LCD
Características técnicas, p. 127 - Classe Precisão: 1
- Conexão com transformador de corrente (TC)
Medem a energia elétrica consumida por um circuito monofásico ou - Contagem de energia ativa e reativa
trifásico. Mostram o consumo de energia em kWh, assim como outras - Medição de correntes, tensões, potências ativas,
grandezas (conforme as referências): corrente, energia ativa, energia reativas e aparentes
reativa e potência - THD em tensão e corrente
De acordo com as normas IEC 62052-11, IEC 62053-21/23, IEC 61010-1 - Saída RS 485 e saída de emissão de impulsos para
MID: certificação garantindo a precisão da contagem com vista à transmissão de dados
refaturação da energia consumida
1 4 120 51 Central de Medida Multifunções com entradas
Emb. Ref. Contadores monofásicos digitais ativas e alarmes programáveis
Não MID MID Ligação direta 4 módulos
- Ecrã LCD
1 0 046 70 32 A - 1 módulo - Classe Precisão: 0.5
Com emissor de impulsos - Conexão com transformador de corrente (TC)
- Contagem de energia ativa e reativa
1 4 120 68 45 A - 1 módulo - Medição de correntes, tensões, potências ativas,
Saída RS 485 reativas e aparentes
1 4 120 69 45 A - 1 módulo - 4 medidores de tarifas
Com emissor de impulsos - THD em tensão, correntes e análise de harmónicas
1 0 046 81 36 A - 2 módulos (disponível em Modbus COM port)
Com emissor de impulsos - Alarmes programáveis em todas as funções
1 0 046 72 0 046 78 63 A - 2 módulos - Saída RS 485 e saída de emissão de impulsos para
Com emissor de impulsos transmissão de dados
1 0 046 77 0 046 79 63 A - 2 módulos
Saída RS 485
Contadores trifásicos

Não MID MID Ligação direta
1 0 046 73 (1) 0 046 82 63 A - 4 módulos
Com emissor de impulsos
1 0 046 80 0 046 83 63 A - 4 módulos
Saída RS 485
1 4 120 74 4 120 75 125 A - 6 módulos
saída RS 485
Ligação por TI
1 0 046 74 0 046 85 5 A - 4 módulos
Com emissor de impulsos
1 0 046 84 0 046 86 5 A - 4 módulos
Saída RS 485
Concentrador
1 4 120 65 Permite coligir:
- as medidas efetuadas por 12 contadores
de energia com emissor de impulsos
- as informações de outros contadores
(tipo contadores de gás, de água...)
Permite retransmitir as informações via
saída RS 485
12 entradas - 4 módulos
(1) Contagem dupla, se programado
