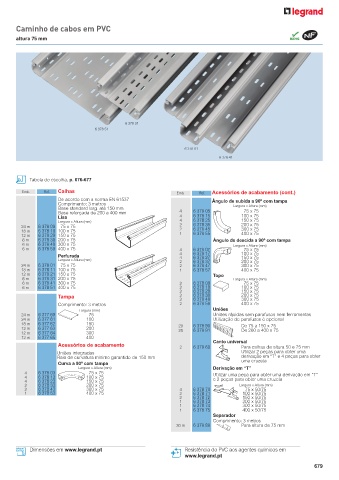

Page 681 - Catálogo Geral Legrand 2024

Caminho de cabos em PVC

altura 75 mm

6 378 31
6 378 51

6 378 01
6 378 41

Tabela de escolha, p. 676-677

Emb. Ref. Calhas Emb. Ref. Acessórios de acabamento (cont.)
De acordo com a norma EN 61537 Ângulo de subida a 90º com tampa
Comprimento: 3 metros Largura x Altura (mm)
Base standard larg. até 150 mm
Base reforçada de 200 a 400 mm 4 6 378 05 75 x 75
Lisa 4 6 378 15 100 x 75
Largura x Altura (mm) 4 6 378 25 150 x 75
24 m 6 378 00 75 x 75 2 6 378 35 200 x 75
18 m 6 378 10 100 x 75 2 6 378 45 300 x 75
12 m 6 378 20 150 x 75 1 6 378 55 400 x 75
6 m 6 378 30 200 x 75 Ângulo de descida a 90º com tampa
6 m 6 378 40 300 x 75 Largura x Altura (mm)
6 m 6 378 50 400 x 75 4 6 378 07 75 x 75
Perfurada 4 6 378 17 100 x 75
150 x 75
6 378 27
4
Largura x Altura (mm) 2 6 378 37 200 x 75
24 m 6 378 01 75 x 75 2 6 378 47 300 x 75
18 m 6 378 11 100 x 75 1 6 378 57 400 x 75
12 m 6 378 21 150 x 75 Topo
6 m 6 378 31 200 x 75 Largura x Altura (mm)
6 m 6 378 41 300 x 75 2 6 378 08 75 x 75
6 m 6 378 51 400 x 75 2 6 378 18 100 x 75
2 6 378 28 150 x 75
Tampa 2 6 378 38 200 x 75
2 6 378 48 300 x 75
Comprimento: 3 metros 2 6 378 58 400 x 75
Largura (mm) Uniões
24 m 6 377 60 75 Uniões rápidas sem parafusos nem ferramentas
24 m 6 377 61 100 Utilização de parafusos é opcional
18 m 6 377 62 150 20 6 378 90 De 75 a 150 x 75
12 m 6 377 63 200 20 6 378 91 De 200 a 400 x 75
12 m 6 377 64 300
12 m 6 377 65 400
Canto universal
Acessórios de acabamento 2 6 378 60 Para calhas de altura 50 e 75 mm
Uniões integradas Utilizar 2 peças para obter uma
Raio de curvatura mínimo garantido de 150 mm derivação em “T” e 4 peças para obter
Curva a 90º com tampa uma cruzeta
Largura x Altura (mm) Derivação em “T”
4 6 378 03 75 x 75 Utilizar uma peça para obter uma derivação em “T”
4 6 378 13 100 x 75 e 2 peças para obter uma cruzeta
4 6 378 23 150 x 75
2 6 378 33 200 x 75 Largura x Altura (mm)
2 6 378 43 300 x 75 4 6 378 70 75 x 50/75
1 6 378 53 400 x 75 2 6 378 71 100 x 50/75
2 6 378 72 150 x 50/75
1 6 378 73 200 x 50/75
1 6 378 74 300 x 50/75
1 6 378 75 400 x 50/75
Separador
Comprimento: 3 metros
30 m 6 378 88 Para altura de 75 mm
Dimensões em www.legrand.pt Resistência do PVC aos agentes químicos em
pt
www.legrand.pt
679
