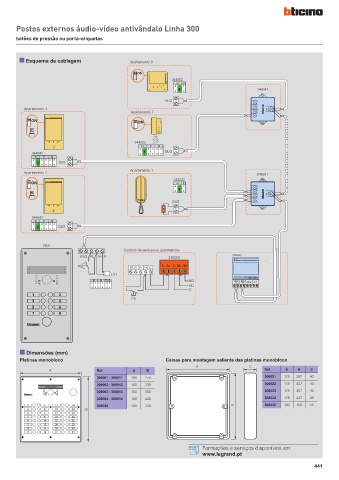

Page 443 - Catálogo Geral Legrand 2024

Postos externos áudio-vídeo antivândalo Linha 300

botões de pressão ou porta-etiquetas

n Esquema de cablagem Apartamento 8

344652
346841

BUS
Apartamento 3
Apartamento 7

344292
344842 BUS
BUS
Apartamento 1
Apartamento 2 346841
344242

BUS

344842
BUS

PE/S
Controlo de ventosa ou automatismo
BUS PL S+ S- 346250 346050
PS BUS PLS+ S-
S1
NO BUS BUS
TK PI SCS 2.1
NC
C

PS

n Dimensões (mm)
Platinas monobloco Caixas para montagem saliente das platinas monobloco
A C
A Ref. A B Ref. A B C
308001 - 308011 180 270 308021 178 267 40
308002 - 308012 180 330 308022 178 327 40
308003 - 308013 180 360 308023 178 357 40
308004 - 308014 180 440 308024 178 437 40
1 2 17 18 308040 180 330 B 308026 340 180 55
3 4 19 20 B
5 6 21 22
7 8 23 24
9 10 25 26
11 12 26 28
13 14 29 30
15 16 31 32
