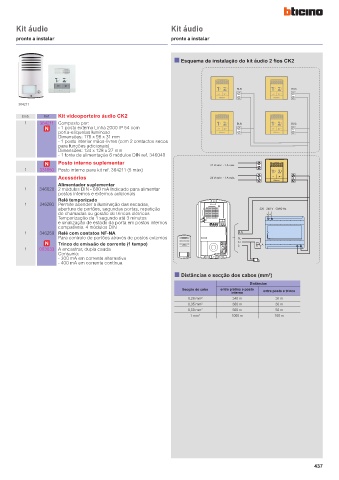

Kit áudio Kit áudio

pronto a instalar pronto a instalar

n Esquema de instalação do kit áudio 2 fios CK2

BUS BUS

364211

Emb. Ref. Kit videoporteiro áudio CK2
1 364211 Composto por: BUS BUS
- 1 posto externo Linha 2000 IP 54 com
porta-etiquetas luminoso
Dimensões: 176 x 98 x 31 mm
- 1 posto interior mãos-livres (com 2 contactos secos
para funções adicionais)
Dimensões: 124 x 128 x 27 mm
- 1 fonte de alimentação 6 módulos DIN ref. 346040
Posto interno suplementar 24 Vca/cc - 1 A máx.
1 331650 Posto interno para kit ref. 364211 (5 máx)
Acessórios 24 Vca/cc - 1 A máx.
Alimentador suplementar
1 346020 2 módulos DIN - 600 mA Indicado para alimentar
postos internos e externos adicionais
Relé temporizado
1 346260 Permite acender a iluminação das escadas,
abertura de portões, segundas portas, repetição 220 - 240 V - 50/60 Hz
de chamadas ou gestão de trincos elétricos
Temporização de 1 segundo até 3 minutos
e sinalização de estado da porta em postos internos
compatíveis. 4 módulos DIN
1 346250 Relé com contatos NF-NA BUS
Para controlo de portões através de postos externos PL
Trinco de emissão de corrente (1 tempo) S+ A
S-
1 003033 A encastrar, dupla cauda
Consumo:
- 300 mA em corrente alternativa
- 400 mA em corrente contínua
n Distâncias e secção dos cabos (mm )
2
Distâncias
Secção do cabo entre platina e posto entre posto e trinco
interno
0,28 mm 2 340 m 30 m
0,35 mm 2 360 m 30 m
0,50 mm 2 500 m 50 m
1 mm 2 1000 m 100 m

437
