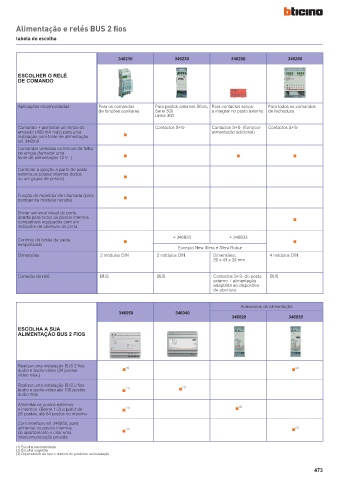

P. 475

Alimentação e relés BUS 2 fios

       tabela de escolha


                                           346210             346230              346250              346260


       ESCOLHER O RELÉ
       DE COMANDO




       Aplicações recomendadas      Para os comandos    Para postos externos Sfera,   Para contactos secos    Para todos os comandos
                                    de funções auxiliares  Serie 300       a integrar no posto externo  de fechadura
                                                        Linha 300
       Comando + alimentar um trinco de                 Contactos S+S-     Contactos S+S- (fornecer   Contactos S+S-
       emissão (400 mA máx) para uma                                       alimentação adicional)
       instalação com fonte de alimentação
       ref. 346050
       Comandar ventosas ou trincos de falha
       de enrgia (fornecer uma
       fonte de alimentação 12 V=)

       Controlar a ignição a partir do posto
       externo,os postes internos (todos
       ou um grupo de postos)

       Função de repetidor de chamada (para
       campainha modular remota)

       Enviar um sinal visual de porta
       aberta para todos os postos internos
       compatíveis equipados com um
       indicador de abertura da porta

                                                              + 346833            + 346833
       Controlo do botão de saída
       temporizado
                                                                Excepto New Sfera e Sfera Robur
       Dimensões                    2 módulos DIN       2 módulos DIN       Dimensões:          4 módulos DIN
                                                                            20 x 43 x 24 mm

       Conexão do relé              BUS                 BUS                 Contactos S+S- do posto   BUS
                                                                            externo + alimentação
                                                                            adaptada ao dispositivo
                                                                            de abertura


                                                                                      Acessórios de alimentação
                                           346050              346040
                                                                                  346020              346030

       ESCOLHA A SUA
       ALIMENTAÇÃO BUS 2 FIOS





       Realizar uma instalação BUS 2 fios    (3)                                                         (3)
       áudio e áudio-vídeo (24 postos
       vídeo máx.)
       Realizar uma instalação BUS 2 fios                        (2)
       áudio e áudio-vídeo até 100 postos      (1)
       áudio máx.
       Alimentar os postos externos                                                  (2)
       e internos  (Borne 1-2) a partir de      (1)
       26 postos, até 64 postos no máximo
       Com interface ref. 346850, para
       alimentar os postos internos            (3)                                                         (3)
       de apartamento e criar uma
       intercomunicação privada

       (1) Escolha recomendada
       (2) Escolha sugerida
       (3) Dependendo do tipo e número de produtos na instalação
                                                                                                               473
