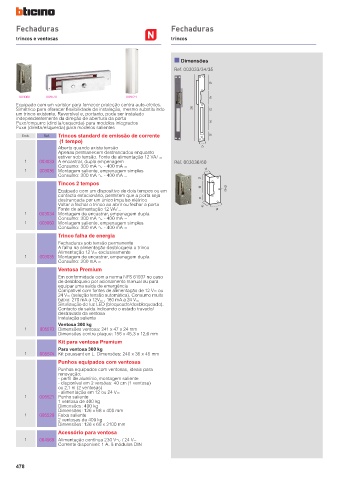

Page 480 - Catálogo Geral Legrand 2023

Fechaduras Fechaduras

trincos e ventosas trincos

n Dimensões
Ref. 003033/34/35

003060 005570 005521 63
48
Equipado com um varistor para fornecer proteção contra auto-efeitos.
Simétrico para oferecer flexibilidade de instalação, mesmo substituindo 250 32
um trinco existente. Reversível e, portanto, pode ser instalado
independentemente da direção de abertura da porta
Puxe/empurre (direita/esquerda) para modelos integrados 74
Puxe (direita/esquerda) para modelos salientes
Emb. Ref. Trincos standard de emissão de corrente 12 32
(1 tempo)
Aberto quando existe tensão 25
Apenas permanecem destrancados enquanto
estiver sob tensão. Fonte de alimentação 12 VA/ =
1 003033 A encastrar, dupla empenagem Réf. 003036/60
Consumo: 300 mA A - 400 mA =
1 003036 Montagem saliente, empenagem simples 25
Consumo: 300 mA A - 400 mA =
23
Tincos 2 tempos
48 ∅ 4,3
Equipado com um dispositivo de dois tempos ou em
contacto estacionário, permitem que a porta seja
destrancada por um único impulso elétrico 33
Voltar a fechar o trinco ao abrir ou fechar a porta 36
Fonte de alimentação 12 VA/ = 50
1 003034 Montagem de encastrar, empenagem dupla
Consumo: 300 mA A - 400 mA =
1 003060 Montagem saliente, empenagem simples
Consumo: 300 mA A - 400 mA =
Trinco falha de energia
Fechaduras sob tensão permanente
A falha na alimentação desbloqueia o trinco
Alimentação 12 V= exclusivamente
1 003035 Montagem de encastrar, empenagem dupla
Consumo: 200 mA =
Ventosa Premium
Em conformidade com a norma NFS 61937 no caso
de desbloqueio por acionamento manual ou para
equipar uma saída de emergência
Compatível com fontes de alimentação de 12 V= ou
24 V= (seleção tensão automática). Consumo muito
baixo: 270 mA a 12V= , 180 mA a 24 V=
Sinalização de luz LED (bloqueado/desbloqueado).
Contacto de saída indicando o estado travado/
destravado da ventosa
Instalação saliente
Ventosa 300 kg
1 005570 Dimensões ventosa: 241 x 47 x 24 mm
Dimensões contre plaque: 156 x 45,3 x 12,6 mm
Kit para ventosa Premium
Para ventosa 300 kg
1 005574 Kit poussant en L. Dimensões: 240 x 35 x 45 mm
Punhos equipados com ventosas
Punhos equipados com ventosas, ideais para
renovação:
- perfil de alumínio, montagem saliente
- disponível em 2 versões: 40 cm (1 ventosa)
ou 2,1 m (2 ventosas)
- alimentação em 12 ou 24 V=
1 005521 Punho saliente
1 ventosa de 400 kg
Dimensões: 400 kg
Dimensões: 126 x 68 x 400 mm
1 005520 Faixa saliente
2 ventosas de 400 kg
Dimensões: 126 x 68 x 2100 mm
Acessório para ventosa
1 004569 Alimentação contínua 230 VA / 24 V=
Corrente disponível: 1 A. 8 módulos DIN

478
