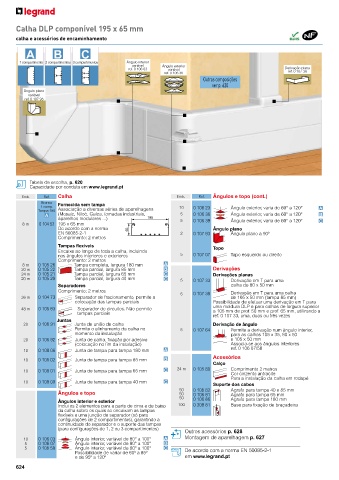

Page 614 - Legrand - Catálogo 2018/2019

Calha DLP componível 195 x 65 mm

calha e acessórios de encaminhamento
A B C

1 compartimento 2 compartimentos 3 compartimentos Ângulo interior
variável Ângulo exterior
ref. 0 106 03 variável Derivação plana
ref. 0 106 36 ref. 0 107 38
Outras composições
ver p. 620
Ângulo plano
variável
ref. 0 107 93

Tabela de escolha, p. 620
Capacidade por conduta em www.legrand.pt

Emb. Ref. Calha Emb. Ref. Ângulos e topo (cont.)
Branco Fornecida sem tampa
1 comp.
Tampa 180 Associação a diversas séries de aparelhagens 10 0 106 23 Ângulo exterior, varia de 60° a 120° A
A (Mosaic, Niloé, Galea, tomadas industriais, 195 5 0 106 36 Ângulo exterior, varia de 60° a 120° B
aparelhos modulares ...) 5 0 106 39 Ângulo exterior, varia de 60° a 120° C
8 m 0 104 53 195 x 65 mm
De acordo com a norma 65 Ângulo plano
EN 50085-2-1 2 0 107 93 Ângulo plano a 90º
Comprimento: 2 metros
Tampas flexíveis Topo
Encaixe ao longo de toda a calha, incluindo
nos ângulos interiores e exteriores 5 0 107 07 Topo esquerdo ou direito
Comprimento: 2 metros
8 m 0 105 26 Tampa completa, largura 180 mm A
20 m 0 105 22 Tampa parcial, largura 85 mm B Derivações
24 m 0 105 21 Tampa parcial, largura 65 mm C Derivações planas
20 m 0 105 20 Tampa parcial, largura 40 mm C 5 0 107 33 Derivação em T para uma
Separadores calha de 80 x 50 mm
Comprimento: 2 metros 5 0 107 38 Derivação em T para uma calha
36 m 0 104 73 Separador de fracionamento, permite a de 105 x 50 mm (tampa 85 mm)
colocação das tampas parciais Possibilidade de efetuar uma derivação em T para
uma moldura DLP e para calhas de largura superior
48 m 0 105 83 Separador de circuitos. Não permite a 105 mm de prof. 50 mm e prof. 65 mm, utilizando a
tampas parciais ref. 0 107 33, uma, duas ou três vezes
Juntas
20 0 106 91 Junta de união de calha Derivação de ângulo
Permite o alinhamento da calha no 5 0 107 64 Permite a derivação num ângulo interior,
momento da instalação para as calhas 105 x 35, 80 x 50
20 0 106 92 Junta de calha, fixação por adesivo e 105 x 50 mm
(colocação no fim da instalação) Associa-se aos ângulos interiores
10 0 108 06 Junta de tampa para tampa 180 mm A ref. 0 106 07/58
10 0 108 02 Junta de tampa para tampa 85 mm B Acessórios
Calço
10 0 108 01 Junta de tampa para tampa 65 mm C 24 m 0 105 80 Comprimento 2 metros
Cor cinzento antracite
Para a instalação da calha em rodapé
10 0 108 00 Junta de tampa para tampa 40 mm C
Suporte dos cabos
50 0 106 82 Agrafo para tampa 40 e 85 mm
Ângulos e topo 50 0 106 81 Agrafo para tampa 65 mm
50 0 106 86 Agrafo para tampa 180 mm
Ângulos interior e exterior
Inclui os 2 elementos para a parte de cima e de baixo 100 0 308 81 Base para fixação de braçadeira
da calha sobre os quais se encaixam as tampas
flexíveis e uma junção de separador (só para
configurações de 2 compartimentos), garantindo a
continuidade do separador e o suporte das tampas
(para configurações de 1, 2 ou 3 compartimentos)
Outros acessórios p. 628
10 0 106 03 Ângulo interior, variável de 80° a 100° A Montagem de aparelhagem p. 627
5 0 106 07 Ângulo interior, variável de 80° a 100° B
5 0 106 58 Ângulo interior, variável de 80° a 100° C De acordo com a norma EN 50085-2-1
Possibilidade de variar de 60º a 85º pt
e de 95º a 120º em www.legrand.pt
