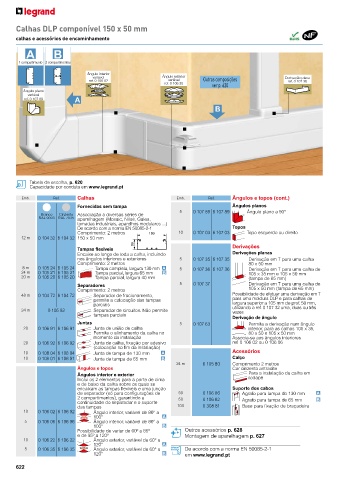

Page 612 - Legrand - Catálogo 2018/2019

Calhas DLP componível 150 x 50 mm

calhas e acessórios de encaminhamento
A B

1 compartimento 2 compartimentos

Ângulo interior
variável Ângulo exterior Derivação plana
ref. 0 106 02 variável Outras composições ref. 0 107 36
ref. 0 106 35 ver p. 620
Ângulo plano
variável
ref. 0 107 89 A
B

Tabela de escolha, p. 620
Capacidade por conduta em www.legrand.pt

Emb. Ref. Calhas Emb. Ref. Ângulos e topos (cont.)
Fornecidas sem tampa Ângulos planos
5 0 107 89 6 107 89 Ângulo plano a 90°
Branco Cinzento Associação a diversas séries de
RAL 9003 RAL 7035 aparelhagem (Mosaic, Niloé, Galea,
tomadas industriais, aparelhos modulares ...)
De acordo com a norma EN 50085-2-1 Topos
Comprimento: 2 metros 150 10 0 107 03 6 107 03 Topo esquerdo ou direito
12 m 0 104 32 6 104 32 150 x 50 mm
50 Derivações
Tampas flexíveis
Encaixe ao longo de toda a calha, incluindo Derivações planas
nos ângulos interiores e exteriores 5 0 107 35 6 107 35 Derivação em T para uma calha
Comprimento: 2 metros 80 x 50 mm
8 m 0 105 24 6 105 24 Tampa completa, largura 130 mm A 5 0 107 36 6 107 36 Derivação em T para uma calha de
24 m 0 105 21 6 105 21 Tampa parcial, largura 65 mm B 105 x 35 mm e 105 x 50 mm
20 m 0 105 20 6 105 20 Tampa parcial, largura 40 mm (tampa de 85 mm)
Separadores 5 0 107 37 Derivação em T para uma calha de
Comprimento: 2 metros 105 x 50 mm (tampa de 65 mm)
48 m 0 104 72 6 104 72 Separador de fracionamento, Possibilidade de efetuar uma derivação em T
permite a colocação das tampas para uma moldura DLP e para calhas de
parciais largura superior a 105 mm de prof. 50 mm,
24 m 0 105 82 Separador de circuitos. Não permite utilizando a ref. 0 107 32 uma, duas ou três
vezes
tampas parciais
Derivação de ângulo
Juntas 5 0 107 63 Permite a derivação num ângulo
20 0 106 91 6 106 91 Junta de união de calha interior, para as calhas 105 x 35,
Permite o alinhamento da calha no 80 x 50 e 105 x 50 mm
momento da instalação Associa-se aos ângulos interiores
20 0 106 92 6 106 92 Junta de calha, fixação por adesivo ref. 0 106 02 ou 0 106 06
(colocação no fim da instalação)
10 0 108 04 6 108 04 Junta de tampa de 130 mm A Acessórios
10 0 108 01 6 108 01 Junta de tampa de 65 mm B Calço
24 m 0 105 80 Comprimento 2 metros
Ângulos e topos Cor cinzento antracite
Ângulos interior e exterior Para a instalação da calha em
Inclui os 2 elementos para a parte de cima rodapé
e de baixo da calha sobre os quais se
encaixam as tampas flexíveis e uma junção Suporte dos cabos
de separador (só para configurações de 50 0 106 86 Agrafo para tampa de 130 mm A
2 compartimentos), garantindo a 50 0 106 82 Agrafo para tampa de 65 mm B
continuidade do separador e o suporte
das tampas 100 0 308 81 Base para fixação de braçadeira
10 0 106 02 6 106 02 Ângulo interior, variável de 80° a
100° A
5 0 106 06 6 106 06 Ângulo interior, variável de 80° a
100° B
Possibilidade de variar de 60º a 85º Outros acessórios p. 628
e de 95º a 120º Montagem de aparelhagem p. 627
10 0 106 22 6 106 22 Ângulo exterior, variável de 60° a
120° A
5 0 106 35 6 106 35 Ângulo exterior, variável de 60° a pt De acordo com a norma EN 50085-2-1
120° B em www.legrand.pt
