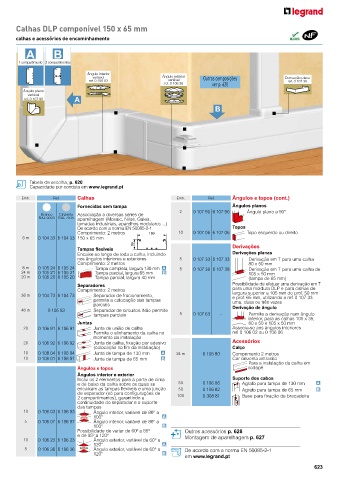

Page 613 - Legrand - Catálogo 2018/2019

Calhas DLP componível 150 x 65 mm

calhas e acessórios de encaminhamento
A B

1 compartimento 2 compartimentos

Ângulo interior
variável Ângulo exterior Outras composições Derivação plana
ref. 0 106 03 variável ref. 0 107 38
ref. 0 106 36 ver p. 620
Ângulo plano
variável
ref. 0 107 90 A
B

Tabela de escolha, p. 620
Capacidade por conduta em www.legrand.pt

Emb. Ref. Calhas Emb. Ref. Ângulos e topos (cont.)
Fornecidas sem tampa Ângulos planos
2 0 107 90 6 107 90 Ângulo plano a 90°
Branco Cinzento Associação a diversas séries de
RAL 9003 RAL 7035 aparelhagem (Mosaic, Niloé, Galea,
tomadas industriais, aparelhos modulares ...)
De acordo com a norma EN 50085-2-1 Topos
Comprimento: 2 metros 150 10 0 107 06 6 107 06 Topo esquerdo ou direito
8 m 0 104 33 6 104 33 150 x 65 mm
50 Derivações
Tampas flexíveis
Encaixe ao longo de toda a calha, incluindo Derivações planas
nos ângulos interiores e exteriores 5 0 107 33 6 107 33 Derivação em T para uma calha
Comprimento: 2 metros 80 x 50 mm
8 m 0 105 24 6 105 24 Tampa completa, largura 130 mm A 5 0 107 38 6 107 38 Derivação em T para uma calha de
24 m 0 105 21 6 105 21 Tampa parcial, largura 65 mm B 105 x 50 mm
20 m 0 105 20 6 105 20 Tampa parcial, largura 40 mm (tampa de 85 mm)
Separadores Possibilidade de efetuar uma derivação em T
Comprimento: 2 metros para uma moldura DLP e para calhas de
36 m 0 104 73 6 104 73 Separador de fracionamento, largura superior a 105 mm de prof. 50 mm
e prof. 65 mm, utilizando a ref. 0 107 33
permite a colocação das tampas uma, duas ou três vezes
parciais Derivação de ângulo
48 m 0 105 83 Separador de circuitos. Não permite
tampas parciais 5 0 107 63 - Permite a derivação num ângulo
interior, para as calhas 105 x 35,
Juntas 80 x 50 e 105 x 50 mm
20 0 106 91 6 106 91 Junta de união de calha Associa-se aos ângulos interiores
Permite o alinhamento da calha no ref. 0 106 02 ou 0 106 06
momento da instalação
20 0 106 92 6 106 92 Junta de calha, fixação por adesivo Acessórios
(colocação no fim da instalação) Calço
10 0 108 04 6 108 04 Junta de tampa de 130 mm A 24 m 0 105 80 Comprimento 2 metros
10 0 108 01 6 108 01 Junta de tampa de 65 mm B Cor cinzento antracite
Para a instalação da calha em
Ângulos e topos rodapé
Ângulos interior e exterior
Inclui os 2 elementos para a parte de cima Suporte dos cabos
e de baixo da calha sobre os quais se 50 0 106 86 Agrafo para tampa de 130 mm A
encaixam as tampas flexíveis e uma junção 50 0 106 82 Agrafo para tampa de 65 mm B
de separador (só para configurações de 100
2 compartimentos), garantindo a 0 308 81 Base para fixação de braçadeira
continuidade do separador e o suporte
das tampas
10 0 106 03 6 106 03 Ângulo interior, variável de 80° a
100° A
5 0 106 07 6 106 07 Ângulo interior, variável de 80° a
100° B
Possibilidade de variar de 60º a 85º Outros acessórios p. 628
e de 95º a 120º Montagem de aparelhagem p. 627
10 0 106 23 6 106 23 Ângulo exterior, variável de 60° a
120° A
5 0 106 36 6 106 36 Ângulo exterior, variável de 60° a pt De acordo com a norma EN 50085-2-1
120° B em www.legrand.pt
