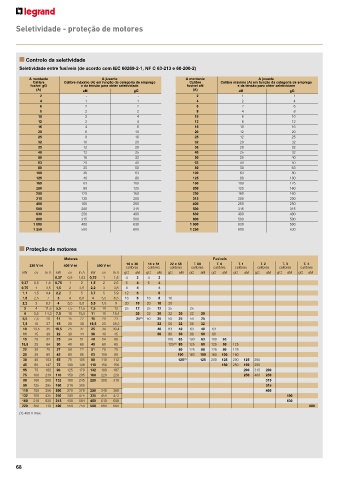

Page 52 - Legrand - Catálogo 2018/2019

Seletividade - proteção de motores

n Controlo da seletividade
Seletividade entre fusíveis (de acordo com IEC 60269-2-1, NF C 63-213 e 60-200-2)

A montante A jusante A montante A jusante
Calibre Calibre máximo (A) em função da categoria de emprego Calibre Calibre máximo (A) em função da categoria de emprego
fusível gG e da tensão para obter seletividade fusível aM e da tensão para obter seletividade
(A) aM gG (A) aM gG
2 - - 2 1 1
4 1 1 4 2 4
6 2 2 6 2 6
8 2 2 8 4 8
10 2 4 10 6 10
12 2 4 12 6 12
16 4 6 16 10 16
20 6 10 20 12 20
25 8 16 25 12 25
32 10 20 32 20 32
35 12 20 36 20 32
40 12 25 40 25 32
50 16 32 50 25 40
63 20 40 63 40 50
80 25 50 80 50 63
100 36 63 100 63 80
125 40 80 125 80 100
160 63 100 160 100 125
200 80 125 200 125 160
250 125 160 250 160 160
315 125 200 315 200 200
400 160 250 400 250 250
500 200 315 500 315 315
630 250 400 630 400 400
800 315 500 800 500 500
1 000 400 630 1 000 630 500
1 250 500 800 1 250 800 630

n Proteção de motores
Motores Fusíveis
22 x 58
T. 00
T. 4
14 x 51
T. 2
T. 3
T. 0
T. 1
230 V tri 400 V tri 500 V tri 10 x 38 calibres calibres calibres calibres calibres calibres calibres calibres
calibres
kW cv ln A kW cv ln A kW cv ln A gG aM gG aM gG aM gG aM gG aM gG aM gG aM gG aM gG aM
0,37 0,5 1,03 0,75 1 1,5 4 2 4 2
0,37 0,5 1,8 0,75 1 2 1,5 2 2,6 6 4 6 4
0,75 1 3,5 1,5 2 3,5 2,2 3 3,8 8 4 4
1,1 1,5 4,4 2,2 3 5 3,7 5 5,9 12 6 6
1,8 2,5 7 3 4 6,6 4 5,5 6,5 16 8 16 8 16
2,2 3 8,7 4 5,5 8,5 5,5 7,5 9 20 10 20 10 20
3 4 11,5 5,5 7,5 11,5 7,5 10 12 25 12 25 12 25 25
4 5,5 14,3 7,5 10 15,5 11 15 18,4 20 32 20 32 20 32 20
5,5 7,5 20 11 15 22 15 20 23 25 (1) 50 25 50 25 50 25
7,5 10 27 15 20 30 18,5 25 28,5 32 50 32 50 32
10 13,5 35 18,5 25 37 25 34 39,4 40 63 40 63 40 63
11 15 39 22 30 44 30 40 45 50 80 50 80 50 80
15 20 52 25 34 51 40 54 60 100 63 100 63 100 63
18,5 25 64 30 40 60 45 60 65 125 (1) 80 125 80 125 80 125
22 30 75 37 50 72 51 70 75 80 125 80 125 80 125
25 35 85 45 60 85 63 109 89 100 160 100 160 100 160
30 40 103 55 75 105 80 110 112 125 (1) 125 200 125 200 125 200
45 60 147 75 100 138 110 150 156 160 250 160 250
55 75 182 90 125 170 132 180 187 200 315 200
75 100 239 110 150 205 160 220 220 250 400 250
80 160 260 132 180 245 220 300 310 315
90 125 295 160 218 300 315
110 150 356 200 270 370 250 340 360 400
132 180 425 250 340 475 335 450 472 500
160 218 520 315 430 584 450 610 608 630
220 300 710 400 550 750 500 680 680 800
(1) 400 V máx.
