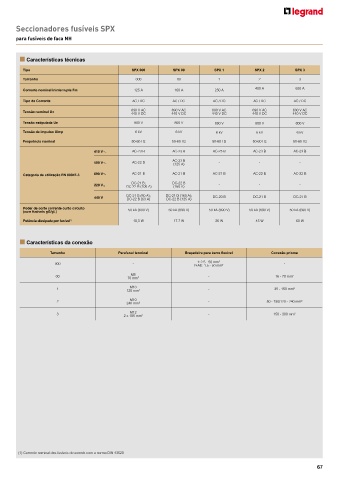

Seccionadores fusíveis SPX

para fusíveis de faca NH

n Características técnicas

Tipo SPX 000 SPX 00 SPX 1 SPX 2 SPX 3
Tamanho 000 00 1 2 3
Corrente nominal ininterrupta Fm 125 A 160 A 250 A 400 A 630 A

Tipo de Corrente AC / DC AC / DC AC / DC AC / DC AC / DC
Tensão nominal Un 690 V AC 690 V AC 690 V AC 690 V AC 690 V AC
440 V DC 440 V DC 440 V DC 440 V DC 440 V DC
Tensão estipulada Ue 800 V 800 V 800 V 800 V 800 V
Tensão de impulso Uimp 6 kV 6 kV 6 kV 6 kV 6 kV
Frequência nominal 50-60 Hz 50-60 Hz 50-60 Hz 50-60 Hz 50-60 Hz

415 VA AC-23 B AC-23 B AC-23 B AC-23 B AC-23 B
500 VA AC-22 B AC-23 B - - -
(125 A)
Categoria de utilização EN 60947-3 690 VA AC-21 B AC-21 B AC-21 B AC-22 B AC-22 B
DC-21 B; DC-22 B
220 V= DC-22 B (100 A) (160 A) - - -
DC-21 B (80 A); DC-21 B (160 A);
440 V= DC-22 B (63 A) DC-22 B (125 A) DC-20 B DC-21 B DC-21 B
Poder de corte corrente curto circuito 50 kA (690 V) 50 kA (690 V) 50 kA (690 V) 50 kA (690 V) 50 kA (690 V)
(com fusíveis gG/gL)
Potência dissipada por fusível 1) 10,5 W 17.7 W 26 W 45 W 60 W

n Características da conexão

Tamanho Parafuso/ terminal Braçadeira para barra flexível Conexão prisma
f: 2.5 - 50 mm 2
000 - -
f+AE: 1.5 - 50 mm 2
M8
00 - 16 - 70 mm 2
70 mm 2
M10
1 120 mm 2 - 35 - 150 mm 2
M10
2 240 mm 2 - 50 - 150/120 - 240 mm 2
3 M12 - 150 - 300 mm 2
2 x 185 mm 2

(1) Corrente nominal dos fusíveis de acordo com a norma DIN 43620
