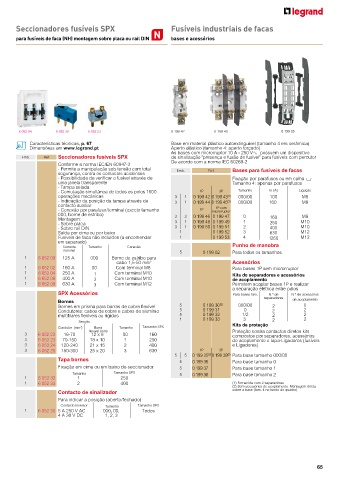

Page 49 - Legrand - Catálogo 2018/2019

Seccionadores fusíveis SPX Fusíveis industriais de facas

para fusíveis de faca (NH) montagem sobre placa ou rail DIN bases e acessórios

6 052 04 6 052 30 6 052 23 0 199 42 0 199 43 0 199 35

Características técnicas, p. 67 Base em material plástico autoextinguível (tamanho 4 em cerâmica)
Dimensõess em www.legrand.pt Aperto elástico (tamanho 4: aperto forçado)
As bases com microrruptor 10 A - 250 V± possuem um dispositivo
Emb. Ref. Seccionadores fusíveis SPX de sinalização "presença e fusão de fusível" para fusíveis com percutor
De acordo com a norma IEC 60269-2
Conforme a norma IEC/EN 60947-3
- Permite a manipulação sob tensão com total Emb. Ref. Bases para fusíveis de facas
segurança, contra os contactos acidentais
- Possibilidade de verificar o fusível através de Fixação por parafusos ou em calha 4
uma janela transparente Tamanho 4: apenas por parafusos
- Tampa selada
- Comutação simultânea de todos os polos 1600 1P 3P Tamanho In (A) Ligação
operações mecânicas 3 1 0 199 42 0 199 43 (1) 000/00 100 M8
- Indicação da posição da tampa através de 3 1 0 199 44 0 199 45 (1) 000/00 160 M8
contacto auxiliar 1P com
- Conexão por parafuso/terminal (exceto tamanho 1P microrruptor
000, borne de estribo) 3 3 0 199 46 0 199 47 0 160 M8
Montagem: 3 1 0 199 48 0 199 49 1 M10
- Sobre placa 250
- Sobre rail DIN 3 1 0 199 50 0 199 51 2 400 M10
Saída por cima ou por baixo 1 0 199 52 3 630 M12
Fusíveis de faca não incluídos (a encomendar 1 0 199 53 4 1250 M12
em separado)
Corrente Tamanho Conexão Punho de manobra
nominal 5 0 199 02 Para todos os tamanhos
1 6 052 00 125 A 000 Borne de estribo para
cabo 1,5-50 mm 2 Acessórios
1 6 052 02 160 A 00 Com terminal M8 Para bases 1P sem microrruptor
1 6 052 04 250 A 1 Com terminal M10 Kits de separadores e acessórios
1 6 052 06 400 A 2 Com terminal M10 de acoplamento
1 6 052 08 630 A 3 Com terminal M12 Permitem acoplar bases 1P e realizar
a separação elétrica entre pólos
SPX Acessórios Para bases tam. N.º de N.º de acessórios
separadores de acoplamento
Bornes
Bornes em prisma para barras de cobre flexível 5 0 199 30 (2) 000/00 2 0
Condutores: cabos de cobre e cabos de alumínio 5 0 199 31 0 2 2
multifilares flexíveis ou rígidos 5 0 199 32 1/2 2 2
1 0 199 33 3 2 2
Secção
Condutor (mm 2 ) Barra Tamanho Tamanho SPX Kits de proteção
flexível (mm) Proteção contra contactos diretos kits
3 6 052 22 16-70 12 x 8 00 160 compostos por separadores, acessórios
3 6 052 23 70-150 18 x 10 1 250 de acoplamento e tapa-Ligadores (fusíveis
3 6 052 24 120-240 21 x 15 2 400 e Ligadores)
3 6 052 25 150-300 25 x 20 3 630 1P 3P
5 5 0 199 35 0 199 39 (2) Para base tamanho 000/00
(2)
Tapa bornes
5 0 199 36 (2) Para base tamanho 0
Fixação em cima ou em baixo do seccionador 5 0 199 37 (2) Para base tamanho 1
Tamanho Tamanho SPX 5 0 199 38 (2) Para base tamanho 2
1 6 052 32 1 250
1 6 052 33 2 400 (1) Fornecida com 2 separadores
(2) Sem acessórios de acoplamento. Montagem direta
Contacto de sinalizador sobre a base (tam. 4 no fundo do quadro)
Para indicar a posição (aberto/fechado)
Contacto inversor Tamanho Tamanho SPX
1 6 052 30 5 A 250 V AC 000, 00, Todos
4 A 30 V DC 1, 2, 3

65
