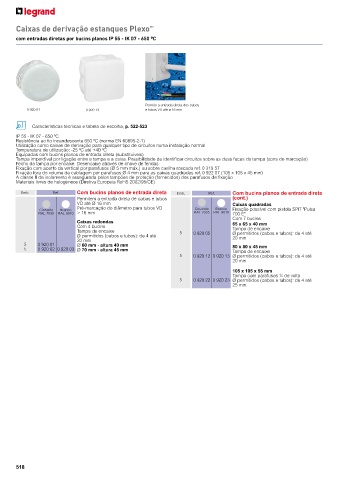

Page 508 - Legrand - Catálogo 2018/2019

Caixas de derivação estanques Plexo ™

com entradas diretas por bucins planos IP 55 - IK 07 - 650 ºC

Ø16

Permite a entrada direta dos cabos
0 920 01 0 920 13 e tubos VD até ø 16 mm

Características técnicas e tabela de escolha, p. 522-523
IP 55 - IK 07 - 650 ºC
Resistência ao fio incandescente 650 ºC (norma EN 60695-2-1)
Utilização como caixas de derivação para qualquer tipo de circuitos numa instalação normal
Temperatura de utilização: -25 ºC até +40 ºC
Equipadas com bucins planos de entrada direta (substituíveis)
Tampa imperdível por ligação entre a tampa e a caixa. Possibilidade de identificar circuitos sobre as duas faces da tampa (zona de marcação)
Fecho da tampa por encaixe. Desencaixe através de chave de fendas
Fixação com acerto da vertical por parafusos (Ø 5 mm máx.) ou sobre cavilha roscada ref. 0 319 57
Fixação fora do volume de cablagem por parafusos Ø 4 mm para as caixas quadradas ref. 0 922 07 (105 x 105 x 45 mm)
A classe II de isolamento é assegurada pelos tampões de proteção (fornecidos) dos parafusos de fixação
Materiais livres de halogéneos (Diretiva Europeia RoHS 2002/95/CE)

Emb. Ref. Com bucins planos de entrada direta Emb. Ref. Com bucins planos de entrada direta
Permitem a entrada direta de cabos e tubos (cont.)
VD até Ø 16 mm Caixas quadradas

Cinzento Branco Pré-marcação do diâmetro para tubos VD Cinzento Branco Fixação possível com pistola SPIT "Pulsa
RAL 7035 RAL 9010 > 16 mm RAL 7035 RAL 9010 700 E"
Com 7 bucins
Caixas redondas 65 x 65 x 40 mm
Com 4 bucins Tampa de encaixe
Tampa de encaixe 5 0 920 05 Ø permitidos (cabos e tubos): de 4 até
Ø permitidos (cabos e tubos): de 4 até 20 mm
20 mm
5 0 920 01 Ø 60 mm - altura 40 mm 80 x 80 x 45 mm
5 0 920 02 0 920 03 Ø 70 mm - altura 45 mm Tampa de encaixe
5 0 920 12 0 920 13 Ø permitidos (cabos e tubos): de 4 até
20 mm
105 x 105 x 55 mm
Tampa com parafusos ¼ de volta
5 0 920 22 0 920 23 Ø permitidos (cabos e tubos): de 4 até
25 mm
