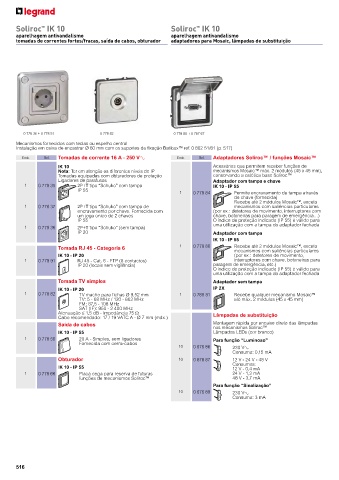

Page 506 - Legrand - Catálogo 2018/2019

Soliroc IK 10 Soliroc IK 10
™
™
aparelhagem antivandalismo aparelhagem antivandalismo
tomadas de correntes fortes/fracas, saída de cabos, obturador adaptadores para Mosaic, lâmpadas de substituição

0 778 36 + 0 778 51 0 778 82 0 778 80 + 0 787 67
Mecanismos fornecidos com teclas ou espelho central
Instalação em caixa de encastrar Ø 60 mm com os suportes de fixação Batibox™ ref. 0 802 51/61 (p. 517)
Emb. Ref. Tomadas de corrente 16 A - 250 V± Emb. Ref. Adaptadores Soliroc™ / funções Mosaic™
IK 10 Acessórios que permitem receber funções de
Nota: Ter em atenção os diferentes níveis de IP mecanismos Mosaic™ máx. 2 módulos (45 x 45 mm),
Tomadas equipadas com obturadores de proteção conservando a estética base Soliroc™
Ligadores de parafusos Adaptador com tampa e chave
1 0 778 35 2P+T tipo “Schuko” com tampa IK 10 - IP 55
IP 55
1 0 778 84 Permite encravamento da tampa através
de chave (fornecida)
Recebe até 2 módulos Mosaic™, exceto
1 0 778 37 2P+T tipo “Schuko” com tampa de mecanismos com saliências particulares
encravamento por chave. Fornecida com (por ex.: detetores de movimento, interruptores com
um jogo único de 2 chaves chave, botoneiras para paragem de emergência…)
IP 55 O índice de proteção indicado (IP 55) é válido para
1 0 778 36 2P+T tipo “Schuko” (sem tampa) uma utilização com a tampa do adaptador fechada
IP 20 Adaptador com tampa
IK 10 - IP 55
Tomada RJ 45 - Categoria 6 1 0 778 80 Recebe até 2 módulos Mosaic™, exceto
mecanismos com saliências particulares
IK 10 - IP 20 (por ex.: detetores de movimento,
1 0 778 91 RJ 45 - Cat. 6 - FTP (8 contactos) interruptores com chave, botoneiras para
IP 20 (locais sem vigilância) paragem de emergência, etc.)
O índice de proteção indicado (IP 55) é válido para
uma utilização com a tampa do adaptador fechada
Tomada TV simples Adaptador sem tampa
IK 10 - IP 20 IP 2X
1 0 778 82 TV macho para fichas Ø 9,52 mm 1 0 788 81 Recebe qualquer mecanismo Mosaic™
TV: 5 - 68 MHz / 120 - 862 MHz até máx. 2 módulos (45 x 45 mm)
FM: 87,5 - 108 MHz
SAT (IF): 950 - 2 400 MHz
Atenuação ≤ 1,5 dB - Impedância 75 Ω Lâmpadas de substituição
Cabo recomendado: 17 / 19 VATC A - Ø 7 mm (máx.)
Saída de cabos Montagem rápida por encaixe direto das lâmpadas
nos mecanismos Soliroc™
IK 10 - IP 55 Lâmpadas LEDs (cor branco)
1 0 778 50 20 A - Simples, sem ligadores Para função “Luminoso”
Fornecida com cerra-cabos
10 0 676 86 230 V±
Consumo: 0,15 mA
Obturador 10 0 676 87 12 V - 24 V - 48 V
Consumos:
IK 10 - IP 55 12 V - 0,4 mA
1 0 778 66 Placa cega para reserva de futuras 24 V - 1,2 mA
funções de mecanismos Soliroc™ 48 V - 3,7 mA
Para função “Sinalização”
10 0 676 88 230 V±
Consumo: 3 mA

516
