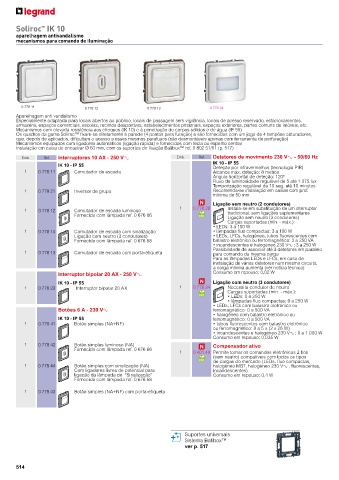

Soliroc IK 10
™
aparelhagem antivandalismo
mecanismos para comando de iluminação

0 778 11 0 778 12 0 778 13 0 778 24
Aparelhagem anti vandalismo
Especialmente adaptada para locais abertos ao público, locais de passagem sem vigilância, locais de acesso reservado, estacionamentos,
armazéns, espaços comerciais, escolas, recintos desportivos, estabelecimentos prisionais, espaços exteriores, partes comuns de imóveis, etc.
Mecanismos com elevada resistência aos choques (IK 10) e à penetração de corpos sólidos e de água (IP 55)
Os quadros da gama Soliroc™ fixam-se diretamente à parede (4 pontos para furação) e são fornecidos com um jogo de 4 tampões obturadores,
que, depois de aplicados, dificultam o acesso a esses mesmos parafusos (são desmontáveis apenas com ferramenta de perfuração)
Mecanismos equipados com ligadores automáticos (ligação rápida) e fornecidos com tecla ou espelho central
Instalação em caixa de encastrar Ø 60 mm, com os suportes de fixação Batibox™ ref. 0 802 51/61 (p. 517)
Emb. Ref. Interruptores 10 AX - 250 V± Emb. Ref. Detetores de movimento 230 V± - 50/60 Hz
IK 10 - IP 55 IK 10 - IP 55
Deteção por infravermelhos (tecnologia PIR)
1 0 778 11 Comutador de escada Alcance máx. deteção: 8 metros
Ângulo horizontal de deteção: 120º
Fluxo de luminosidade regulável de 5 até 1 275 lux
Temporização regulável de 10 seg. até 10 minutos
1 0 778 21 Inversor de grupo Recomenda-se instalação em caixas com prof.
mínima de 50 mm
Ligação sem neutro (2 condutores)
1 0 778 26 Instala-se em substituição de um interruptor
1 0 778 12 Comutador de escada luminoso
Fornecido com lâmpada ref. 0 676 66 tradicional, sem ligações suplementares
Ligação sem neutro (2 condutores)
Cargas suportadas (mín. - máx.):
• LEDs: 3 a 100 W
1 0 778 14 Comutador de escada com sinalização • lâmpadas fluo compactas: 3 a 100 W
Ligação com neutro (3 condutores) • LEDs, LFCs, halogéneo, tubos fluorescentes com
Fornecido com lâmpada ref. 0 676 68 balastro eletrónico ou ferromagnético: 3 a 250 VA
• incandescentes e halogéneo 230 V± : 3 a 250 W
Possibilidade de associar até 3 detetores em paralelo
1 0 778 13 Comutador de escada com porta-etiqueta para comando da mesma carga
Para as lâmpadas LEDs e LFCs, em caso de
instalação de vários detetores num mesmo circuito,
a carga mínima aumenta (ver notícia técnica)
Interruptor bipolar 20 AX - 250 V± Consumo em repouso: 0,02 W
IK 10 - IP 55 Ligação com neutro (3 condutores)
1 0 778 22 Interruptor bipolar 20 AX 1 0 778 24 Necessita condutor de neutro
Cargas suportadas (mín. - máx.):
• LEDs: 0 a 250 W
• lâmpadas fluo compactas: 0 a 250 W
• LEDs, LFCs com balastro eletrónico ou
Botões 6 A - 230 V± ferromagnético: 0 a 500 VA
• halogéneo com balastro eletrónico ou
IK 10 - IP 55 ferromagnético: 0 a 500 VA
1 0 778 41 Botão simples (NA+NF) • tubos fluorescentes com balastro eletrónico
ou ferromagnético: 0 a 5 x (2 x 26 W)
• incandescentes e halogéneo 230 V± : 0 a 1 000 W
Consumo em repouso: 0,035 W
1 0 778 42 Botão simples luminoso (NA) Compensador ativo
Fornecido com lâmpada ref. 0 676 66
1 0 401 49 Permite tornar os comandos eletrónicos 2 fios
(sem neutro) compatíveis com todos os tipos
de cargas do mercado (LEDs, fluo compactas,
1 0 778 44 Botão simples com sinalização (NA) halogéneo MBT, halogéneo 230 V± , fluorescentes,
Com ligadores livres de potencial para incandescentes)
ligação da lâmpada de “Sinalização” Consumo em repouso: 0,4 W
Fornecido com lâmpada ref. 0 676 68
1 0 778 43 Botão simples (NA+NF) com porta-etiqueta

Suportes universais
Sistema Batibox™
ver p. 517
