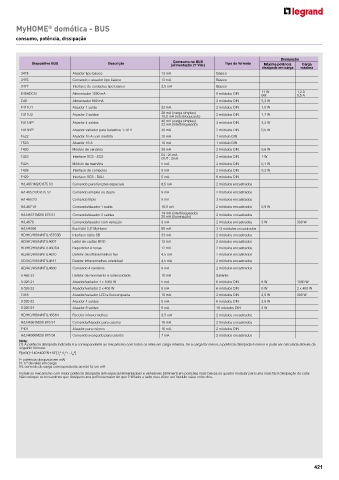

Page 406 - Legrand - Catálogo 2018/2019

MyHOME domótica - BUS
®
consumo, potência, dissipação

Dissipação
Comsumo no BUS
Dispositivo BUS Descrição Tipo de formato
(alimentação 27 Vdc) Máxima potência Carga
dissipada em carga máxima
3475 Atuador tipo básico 13 mA Básico
3476 Comando e atuador tipo básico 13 mA Básico
3477 Interface de contactos tipo básico 3,5 mA Básico
11 W 1,2 A
E46ADCN Alimentador 1200 mA 8 módulos DIN
6W 0,5 A
E49 Alimentador 600 mA 2 módulos DIN 5,3 W
F411U1 Atuador 1 saída 22 mA 2 módulos DIN 1,5 W
F411U2 Atuador 2 saídas 28 mA (carga simples) 2 módulos DIN 1,7 W
15,5 mA (interbloqueado)
40 mA (carga simples)
F411/4 (1) Atuador 4 saídas 2 módulos DIN 3,2 W
22 mA (interbloqueado)
F413N (1) Atuador variador para balastros 1-10 V 30 mA 2 módulos DIN 0,5 W
F522 Atuador 16 A com medida 30 mA 1 módulo DIN
F523 Atuador 16 A 10 mA 1 módulo DIN
F420 Módulo de cenários 20 mA 2 módulos DIN 0,6 W
F422 Interface SCS - SCS IN : 25 mA 2 módulos DIN 1 W
OUT : 2mA
F425 Módulo de memória 5 mA 2 módulos DIN 0,1 W
F428 Interface de contactos 9 mA 2 módulos DIN 0,2 W
F429 Interface SCS - DALI 5 mA 6 módulos DIN
H/L4651M2/0 675 53 Comando para funções especiais 8,5 mA 2 módulos encastrados
H/L4652/2/0 675 52 Comando simples ou duplo 9 mA 2 módulos encastrados
H/L4652/3 Comando triplo 9 mA 3 módulos encastrados
H/L4671/1 Comando/atuador 1 saída 16,5 mA 2 módulos encastrados 0,9 W
H/LN4671M2/0 675 61 Comando/atuador 2 saídas 14 mA (interbloqueado) 2 módulos encastrados
30 mA (Iluminação)
H/L4678 Comando/atuador com variação 9 mA 2 módulos encastrados 3 W 300 W
H/LN4890 Ecrã tátil 3,5" MyHome 80 mA 3+3 módulos encastrados
HD/HC/HS/N/NT/L4575SB Interface rádio SB 33 mA 2 módulos encastrados
HD/HC/HS/N/NT/L4607 Leitor de cartão RFID 15 mA 2 módulos encastrados
HD/HC/HS/N/NT/L4607/4 Repartidor 4 zonas 12 mA 2 módulos encastrados
HD/HC/HS/N/NT/L4610 Detetor de infravermelhos fixo 4,5 mA 2 módulos encastrados
HD/HC/HS/N/NT/L4611 Detetor infravermelhos orientável 4,5 mA 2 módulos encastrados
HD/HC/HS/N/NT/L4680 Comando 4 cenários 9 mA 2 módulos encastrados
0 488 33 Detetor de movimento e luminosidade 10 mA Saliente
0 026 21 Atuador/variador 1 x 1000 W 5 mA 6 módulos DIN 8 W 1000 W
0 026 22 Atuador/variador 2 x 400 W 5 mA 6 módulos DIN 8 W 2 x 400 W
F418 Atuador/variador LED e fluocompacta 10 mA 2 módulos DIN 2,5 W 300 W
0 026 02 Atuador 4 saídas 5 mA 6 módulos DIN 2,8 W
0 026 04 Atuador 8 saídas 5 mA 10 módulos DIN 2 W
HD/HC/HS/N/NT/L4654N Recetor infravermelhos 8,5 mA 2 módulos encastrados
H/LN4661M2/0 675 57 Comando/Atuador para estores 16 mA 2 módulos encastrados
F401 Atuador para estores 16 mA 2 módulos DIN
H/LN4660M2/0 675 58 Comando avançado para estores 7 mA 2 módulos encastrados
Nota:
(1) A potência dissipada indicada é a correspondente ao mecanismo com todos os relés em carga máxima. Se a carga for menor, a potência dissipada é menor e pode ser calculada através da
seguinte fórmula:
P[mW]=140+400*N+10*[I 1 +I 2 +...I N ] 2
2
2
P: potência dissipada em mW
N: n.º de relés em carga
IN: corrente de carga correspondente ao relé N, em mA
Instale os mecanismo com maior potência dissipada (em especial alimentadoes e variadores [dimmer]) em posições mais baixas no quadro modular para uma mais fácil dissipação do calor.
Não coloque os mecanimos que dissipam uma potência maior do que 5 W lado a lado, mas deixe um módulo vazio entre eles.
