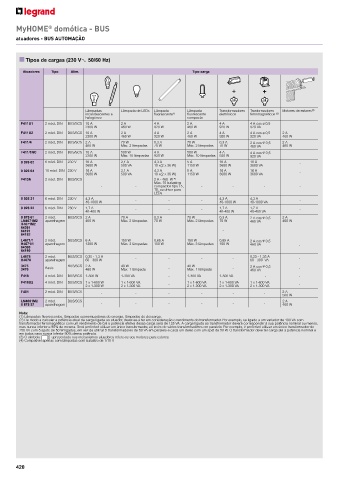

Page 405 - Legrand - Catálogo 2018/2019

MyHOME domótica - BUS
®
atuadores - BUS AUTOMAÇÃO

n Tipos de cargas (230 V± 50/60 Hz)

Atuadores Tipo Alim. Tipo carga

Lâmpadas Lâmpada de LEDs Lâmpada Lâmpada Transformadores Tranformadores Motores de estores (3)
incandescentes e fluorescente 1) fluorescente eletrónicos ferromagnéticos (2)
halogéneo compacta
F411U1 2 mód. DIN BUS/SCS 10 A 2 A 4 A 2 A 4 A 4 A cos ø 0,5 -
2300 W 460 W 920 W 460 W 920 W 920 VA
F411U2 2 mód. DIN BUS/SCS 10 A 2 A 4 A 2 A 4 A 4 A cos ø 0,5 2 A
2300 W 460 W 920 W 460 W 920 W 920 VA 460 W
F411/4 2 mód. DIN BUS/SCS 2 A 70 W 0,3 A 70 W 0,3 A 2 A cos ø 0,5 2 A
460 W Máx. 2 lâmpadas 70 W Máx. 2 lâmpadas 70 W 460 VA 460 W
F411/1NC 2 mód. DIN BUS/SCS 10 A 500 W 4 A 500 W 4 A 4 A cos ø 0,5
2300 W Máx. 10 lâmpadas 920 W Máx. 10 lâmpadas 920 W 920 VA -
0 026 02 6 mód. DIN 230 V 16 A 2,1 A 4,3 A 5 A 16 A 16 A -
3680 W 500 VA 10 x(2 x 36 W) 1150 W 3680 W 3680 VA
0 026 04 10 mód. DIN 230 V 16 A 2,1 A 4,3 A 5 A 16 A 16 A -
3680 W 500 VA 10 x(2 x 36 W) 1150 W 3680 W 3680 VA
F413N 2 mód. DIN BUS/SCS 2 A - 460 W 4)
Máx. 10 balastros
- - compactos tipo T5, - - - -
T8, ou driver para
LEDs
0 026 21 6 mód. DIN 230 V 4,3 A - - - 4,3 A 4,3 A -
40-1000 W 40-1000 W 40-1000 VA
0 026 22 6 mód. DIN 230 V 1,7 A - - - 1,7 A 1,7 A -
40-400 W 40-400 W 40-400 VA
0 675 61 2 mód. BUS/SCS 2 A 70 A 0,3 A 70 W 0,3 A 2 A cos ø 0,5 2 A
LN4671M2 aparelhagem 460 W Máx. 2 lâmpadas 70 W Máx. 2 lâmpadas 70 W 460 VA 460 W
H4671M2
64391
64191 -
64192
L4671/1 2 mód. BUS/SCS 6 A 150 W 0,65 A 150 W 0,65 A 2 A cos ø 0,5
H4671/1 aparelhagem 1380 W Máx. 3 lâmpadas 150 W Máx. 3 lâmpadas 150 W 460 VA -
64390
64190
L4678 2 mód. BUS/SCS 0,25 - 1,3 A - - - - 0,25 - 1,35 A -
H4678 aparelhagem 60 - 300 W 60 - 300 VA
3475 BUS/SCS 2 A 40 W 40 W 2 A cos ø 0,5
3476 Basic 460 W Máx. 1 lâmpada - Máx. 1 lâmpada - 460 VA -
F418 4 mód. DIN BUS/SCS 1-300 W 1-300 VA - 1-300 VA 1-300 VA - -
F418U2 4 mód. DIN BUS/SCS 1 x 1-600 W 1 x 1-600 VA - 1 x 1-600 VA 1 x 1-600 VA 1 x 1-600 VA -
2 x 1-300 W 2 x 1-300 VA 2 x 1-300 VA 2 x 1-300 VA 2 x 1-300 VA
F401 2 mód. DIN BUS/SCS - - - - - - 2 A
500 W
LN4661M2 2 mód. BUS/SCS - - - - - - 2 A
0 675 57 aparelhagem 460 W
Nota:
(1) Lâmpadas fluorescentes, lâmpadas economizadoras de energia, lâmpadas de descarga.
(2) De modo a calcular a potência atual da carga ligada ao atuador, dever-se-á ter em consideração o rendimento do transformador. Por exemplo, se ligado a um variador de 100 VA com
transformador ferromagnético com um rendimento de 0,8 a potência efetiva dessa carga será de 125 VA. A carga ligada ao transformador deverá corresponder à sua potência nominal ou menos,
mas nunca inferior a 90% da mesma. Será preferível utilizar um único transformador, ao invés de vários transformadores em paralelo. Por exemplo, é preferível utilizar um único transformador de
250 VA com 5 spots de 50 W ligados, em vez de utilizar 5 transformadores de 50 VA em paralelo e cada um deles com um spot de 50 W. O transformador deve ter carga até à potência nominal e
em todos caso nunca inferior 90% dessa potência.
(3) O símbolo apresentado nos mecanismos atuadores refere-se aos motores para estores.
(4) Compatível apenas com lâmpadas com balastro de 1/10 V
