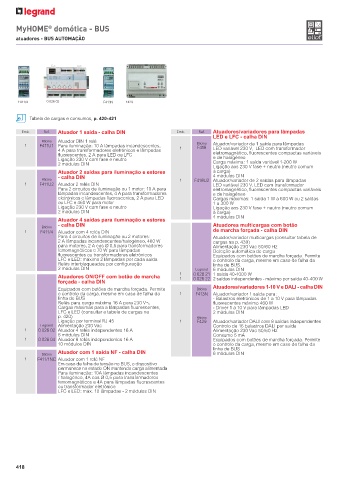

Page 403 - Legrand - Catálogo 2018/2019

MyHOME domótica - BUS
®
atuadores - BUS AUTOMAÇÃO

F411/4 0 026 02 F413N F429

Tabela de cargas e consumos, p. 420-421

Emb. Ref. Atuador 1 saída - calha DIN Emb. Ref. Atuadores/variadores para lâmpadas
LED e LFC - calha DIN
Bticino Atuador DIN 1 relé Bticino
1 F411U1 Para iluminação: 10 A lâmpadas incandescentes, F418 Atuador/variador de 1 saída para lâmpadas
4 A para transformadores eletrónicos e lâmpadas 1 LED variável 230 V, LED com transformador
fluorescentes, 2 A para LED ou LFC eletromagnético, fluorescentes compactas variáveis
Ligação 230 V com fase e neutro e de halogéneo
2 módulos DIN Carga máxima: 1 saída variável 1-200 W
Ligação aos 230 V fase + neutro (neutro comum
Atuador 2 saídas para iluminação e estores à carga)
- calha DIN 4 módulos DIN
Bticino 1 F418U2 Atuador/variador de 2 saídas para lâmpadas
1 F411U2 Atuador 2 relés DIN LED variável 230 V, LED com transformador
Para 2 circuitos de iluminação ou 1 motor: 10 A para eletromagnético, fluorescentes compactas variáveis
lâmpadas incandescentes, 4 A para transformadores e de halogéneo
eletrónicos e lâmpadas fluorescentes, 2 A para LED Cargas máximas: 1 saída 1 W a 600 W ou 2 saídas
ou LFC e 460 W para motor 1 a 300 W
Ligação 230 V com fase e neutro Ligação aos 230 V fase + neutro (neutro comum
2 módulos DIN à carga)
4 módulos DIN
Atuador 4 saídas para iluminação e estores
- calha DIN Atuadores multicargas com botão
Bticino
1 F411/4 Atuador com 4 relés DIN de marcha forçada - calha DIN
Para 4 circuitos de iluminação ou 2 motores: Atuador/variador multicargas (consultar tabela de
2 A lâmpadas incandescentes/halogéneo, 460 W cargas na p. 439)
para motores, 2 A cos Ø 0,5 para transformadores Alimentação 230 Vac 50/60 Hz
ferromagnéticos e 70 W para lâmpadas Deteção automática de carga
fluorescentes ou transformadores eletrónicos Equipados com botões de marcha forçada. Permite
LFC e LED: máximo 2 lâmpadas por cada saída o controlo da carga, mesmo em caso de falha da
Relés interbloqueados por configuração linha de BUS.
2 módulos DIN Legrand 6 módulos DIN
1 0 026 21 1 saída 40-1000 W
Atuadores ON/OFF com botão de marcha 1 0 026 22 2 saídas independentes - máximo por saída 40-400 W
forçada - calha DIN
Equipados com botões de marcha forçada. Permite Bticino Atuadores/variadores 1-10 V e DALI - calha DIN
o controlo da carga, mesmo em caso de falha da 1 F413N Atuador/variador 1 saída para:
linha de BUS - Balastros eletrónicos de 1 a 10 V para lâmpadas
Relés para carga máxima 16 A para 230 V± fluorescentes máximo 460 W
Cargas máximas para a lâmpadas fluorescentes, - Driver 1 a 10 V para lâmpadas LED
LFC e LED (consultar a tabela de cargas na 2 módulos DIN
p. 420) Bticino
Ligação por terminal RJ 45 1 F429 Atuador/variador DALI com 8 saídas independentes
Legrand Alimentação 230 Vac Controlo de 16 balastros DALI por saída
1 0 026 02 Atuador 4 relés independentes 16 A Alimentação 230 Vac 50/60 Hz
6 módulos DIN Consumo 5 mA
1 0 026 04 Atuador 8 relés independentes 16 A Equipados com botões de marcha forçada. Permite
10 módulos DIN o controlo da carga, mesmo em caso de falha da
linha de BUS
Atuador com 1 saída NF - calha DIN
Bticino 6 módulos DIN
1 F411/1NC Atuador com 1 relé NF
Em caso de falha de tensão no BUS, o dispositivo
permanece no estado ON mantendo carga alimentada
Para iluminação: 10A lâmpadas incandescentes
/ halogéneo, 4A cos Ø 0,5 para transformadores
ferromagnéticos e 4A para lâmpadas fluorescentes
ou transformador eletrónico
LFC e LED: máx. 10 lâmpadas - 2 módulos DIN
