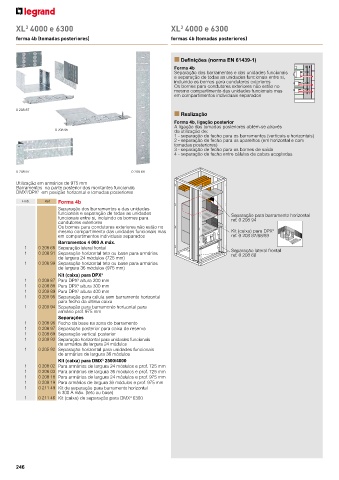

XL 4000 e 6300 XL 4000 e 6300
3
3
forma 4b (tomadas posteriores) formas 4b (tomadas posteriores)

n Definições (norma EN 61439-1)
Forma 4b
Separação dos barramentos e das unidades funcionais
e separação de todas as unidades funcionais entre si,
incluindo os bornes para condutores exteriores
Os bornes para condutores exteriores não estão no
mesmo compartimento das unidades funcionais mas
em compartimentos individuais separados

0 208 87
n Realização
Forma 4b, ligação posterior
A ligação das tomadas posteriores obtém-se através
0 208 95 da utilização de:
1 - separação de fecho para os barramentos (verticais e horizontais)
2 - separação de fecho para os aparelhos (em horizontal e com
tomadas posteriores)
3 - separação de fecho para os bornes de saída
4 - separação de fecho entre células de cabos acopladas

0 208 97 0 208 69

Utilização em armários de 975 mm
Barramentos na parte posterior dos montantes funcionais
DMX /DPX em posição horizontal e tomadas posteriores
3
3
Emb. Ref. Forma 4b
Separação dos barramentos e das unidades
funcionais e separação de todas as unidades Separação para barramento horizontal
funcionais entre si, incluindo os bornes para ref. 0 208 94
condutores exteriores
Os bornes para condutores exteriores não estão no
mesmo compartimento das unidades funcionais mas Kit (caixa) para DPX
3
em compartimentos individuais separados ref. 0 208 87/88/89
Barramentos 4 000 A máx.
1 0 208 68 Separação lateral frontal Separação lateral frontal
1 0 208 91 Separação horizontal teto ou base para armários ref. 0 208 68
de largura 24 módulos (725 mm)
1 0 208 99 Separação horizontal teto ou base para armários
de largura 36 módulos (975 mm)
Kit (caixa) para DPX 3
1 0 208 87 Para DPX altura 200 mm
3
3
1 0 208 88 Para DPX altura 300 mm
3
1 0 208 89 Para DPX altura 400 mm
1 0 208 95 Separação para célula sem barramento horizontal
para fecho da última caixa
1 0 208 94 Separação para barramento horizontal para
armário prof. 975 mm
Separações
1 0 208 96 Fecho da base na zona do barramento
1 0 208 97 Separação posterior para caixa de reserva
1 0 208 69 Separação vertical posterior
1 0 208 92 Separação horizontal para unidades funcionais
de armários de largura 24 módulos
1 0 205 92 Separação horizontal para unidades funcionais
de armários de largura 36 módulos
3
Kit (caixa) para DMX 2500/4000
1 0 208 02 Para armários de largura 24 módulos e prof. 725 mm
1 0 208 03 Para armários de largura 36 módulos e prof. 725 mm
1 0 208 18 Para armários de largura 24 módulos e prof. 975 mm
1 0 208 19 Para armários de largura 36 módulos e prof. 975 mm
1 0 211 49 Kit de separação para barramento horizontal
6 300 A máx. (teto ou base)
1 0 211 46 Kit (caixa) de separação para DMX 6300
3
