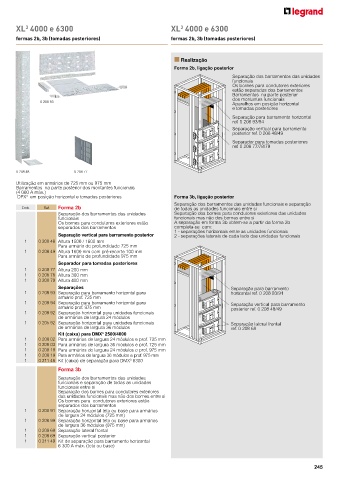

XL 4000 e 6300 XL 4000 e 6300
3
3
formas 2b, 3b (tomadas posteriores) formas 2b, 3b (tomadas posteriores)

n Realização
Forma 2b, ligação posterior
Separação dos barramentos das unidades
funcionais
Os bornes para condutores exteriores
estão separados dos barramentos
Barramentos na parte posterior
dos montantes funcionais
0 208 93
Aparelhos em posição horizontal
e tomadas posteriores
Separação para barramento horizontal
ref. 0 208 93/94
Separação vertical para barramento
posterior ref. 0 208 48/49
Separador para tomadas posteriores
ref. 0 208 77/78/79

0 208 48 0 208 77

Utilização em armários de 725 mm ou 975 mm
Barramentos na parte posterior dos montantes funcionais
(4 000 A máx.)
DPX em posição horizontal e tomadas posteriores Forma 3b, ligação posterior
3
Separação dos barramentos das unidades funcionais e separação
Emb. Ref. Forma 2b de todas as unidades funcionais entre si
Separação dos barramentos das unidades Separação dos bornes para condutores exteriores das unidades
funcionais funcionais mas não dos bornes entre si
Os bornes para condutores exteriores estão A separação em forma 3b obtem-se a partir da forma 2b
separados dos barramentos completa-se com:
Separação vertical para barramento posterior 1 - separações horizontais entre as unidades funcionais
2 - separações laterais de cada lado das unidades funcionais
1 0 208 48 Altura 1500 / 1600 mm
Para armário de profundidade 725 mm
1 0 208 49 Altura 1600 mm com pré-recorte 100 mm
Para armário de profundidade 975 mm
Separador para tomadas posteriores
1 0 208 77 Altura 200 mm
1 0 208 78 Altura 300 mm
1 0 208 79 Altura 400 mm
Separações Separação para barramento
1 0 208 93 Separação para barramento horizontal para horizontal ref. 0 208 93/94
armário prof. 725 mm
1 0 208 94 Separação para barramento horizontal para Separação vertical para barramento
armário prof. 975 mm posterior ref. 0 208 48/49
1 0 208 92 Separação horizontal para unidades funcionais
de armários de largura 24 módulos
1 0 205 92 Separação horizontal para unidades funcionais Separação lateral frontal
de armários de largura 36 módulos ref. 0 208 68
Kit (caixa) para DMX 2500/4000
3
1 0 208 02 Para armários de largura 24 módulos e prof. 725 mm
1 0 208 03 Para armários de largura 36 módulos e prof. 725 mm
1 0 208 18 Para armários de largura 24 módulos e prof. 975 mm
1 0 208 19 Para armários de largura 36 módulos e prof. 975 mm
1 0 211 46 Kit (caixa) de separação para DMX 6300
3
Forma 3b
Separação dos barramentos das unidades
funcionais e separação de todas as unidades
funcionais entre si
Separação dos bornes para condutores exteriores
das unidades funcionais mas não dos bornes entre si
Os bornes para condutores exteriores estão
separados dos barramentos
1 0 208 91 Separação horizontal teto ou base para armários
de largura 24 módulos (725 mm)
1 0 208 99 Separação horizontal teto ou base para armários
de largura 36 módulos (975 mm)
1 0 208 68 Separação lateral frontal
1 0 208 69 Separação vertical posterior
1 0 211 49 Kit de separação para barramento horizontal
6 300 A máx. (teto ou base)

245
