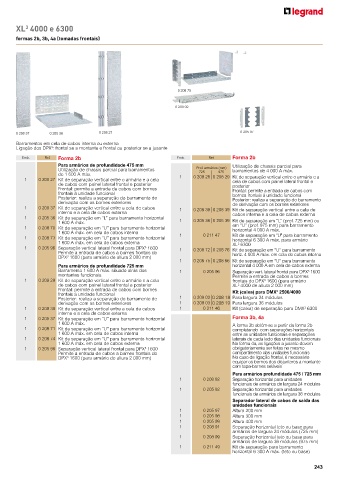

Page 228 - Legrand - Catálogo 2018/2019

XL 4000 e 6300
3
formas 2b, 3b, 4a (tomadas frontais)

0 208 75

0 208 92

0 208 37 0 205 36 0 208 27 0 205 97
Barramentos em cela de cabos interna ou externa
3
Ligação dos DPX : frontal se a montante e frontal ou posterior se a jusante
Emb. Ref. Forma 2b Emb. Ref. Forma 2b
Para armários de profundidade 475 mm Prof. armários (mm) Utilização de chassis parcial para
Utilização de chassis parcial para barramentos 725 975 barramentos de 4 000 A máx.
de 1 600 A máx.
1 0 208 27 Kit de separação vertical entre o armário e a cela 1 0 208 28 0 208 29 Kit de separação vertical entre o armário e a
cela de cabos com painel lateral frontal e
de cabos com painel lateral frontal e posterior posterior
Frontal: permite a entrada de cabos com bornes Frontal: permite a entrada de cabos com
frontais à unidade funcional bornes frontais à unidade funcional
Posterior: realiza a separação do barramento de Posterior: realiza a separação do barramento
derivação com os bornes exteriores de derivação com os bornes exteriores
1 0 208 37 Kit de separação vertical entre a cela de cabos 1 0 208 38 0 208 39 Kit de separação vertical entre a cela de
interna e a cela de cabos externa cabos interna e a cela de cabos externa
1 0 205 36 Kit de separação em “L” para barramento horizontal 1 0 205 38 0 205 39 Kit de separação em “L” (prof. 725 mm) ou
1 600 A máx. em “U” (prof. 975 mm) para barramento
1 0 208 70 Kit de separação em “U” para barramento horizontal horizontal 4 000 A máx.
1 600 A máx. em cela de cabos interna
1 0 208 73 Kit de separação em “U” para barramento horizontal 1 0 211 47 Kit de separação em "U" para barramento
horizontal 6 300 A máx. para armário
1 600 A máx. em cela de cabos externa XL 6300
3
1 0 205 96 Separação vertical lateral frontal para DPX 1600 1 0 208 72 0 208 76 Kit de separação em “U” para barramento
3
Permite a entrada de cabos a bornes frontais do horiz. 4 000 A máx. em cela de cabos interna
DPX 1600 (para armário de altura 2 000 mm)
3
1 0 208 75 0 208 86 Kit de separação em “U” para barramento
Para armários de profundidade 725 mm horizontal 4 000 A em cela de cabos externa
Barramento 1 600 A máx. situado atrás dos 1 0 205 96 Separação vert. lateral frontal para DPX 1600
3
montantes funcionais Permite a entrada de cabos a bornes
1 0 208 28 Kit de separação vertical entre o armário e a cela frontais do DPX 1600 (para armário
3
de cabos com painel lateral frontal e posterior XL 4000 de altura 2 000 mm)
3
Frontal: permite a entrada de cabos com bornes Kit (caixa) para DMX 2500/4000
3
frontais à unidade funcional
Posterior: realiza a separação do barramento de 1 0 208 02 0 208 18 Para largura 24 módulos
derivação com os bornes exteriores 1 0 208 03 0 208 19 Para largura 36 módulos
3
1 0 208 38 Kit de separação vertical entre a cela de cabos 1 0 211 46 Kit (caixa) de separação para DMX 6300
interna e a cela de cabos externa
1 0 205 37 Kit de separação em “U” para barramento horizontal Forma 3b, 4a
1 600 A máx. A forma 3b obtém-se a partir da forma 2b
1 0 208 71 Kit de separação em “U” para barramento horizontal completando com separações horizontais
1 600 A máx. em cela de cabos interna entre as unidades funcionais e separações
1 0 208 74 Kit de separação em “U” para barramento horizontal laterais de cada lado das unidades funcionais
1 600 A máx. em cela de cabos externa Na forma 4a, as ligações a jusante devem
1 0 205 96 Separação vertical lateral frontal para DPX 1600 obrigatoriamente ser feitas no mesmo
3
Permite a entrada de cabos a bornes frontais do compartimento das unidades funcionais
DPX 1600 (para armário de altura 2 000 mm) No caso de ligação frontal, é necessário
3
equipar os bornes dos disjuntores a montante
com tapa-bornes seláveis
Para armários profundidade 475 / 725 mm
1 0 208 92 Separação horizontal para unidades
funcionais de armários de largura 24 módulos
1 0 205 92 Separação horizontal para unidades
funcionais de armários de largura 36 módulos
Separador lateral de cabos de saída das
unidades funcionais
1 0 205 97 Altura 200 mm
1 0 205 98 Altura 300 mm
1 0 205 99 Altura 400 mm
1 0 208 91 Separação horizontal teto ou base para
armários de largura 24 módulos (725 mm)
1 0 208 99 Separação horizontal teto ou base para
armários de largura 36 módulos (975 mm)
1 0 211 49 Kit de separação para barramento
horizontal 6 300 A máx. (teto ou base)
243
