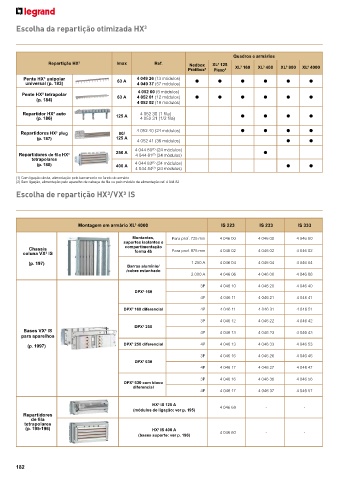

Escolha da repartição otimizada HX
3

Quadros e armários
Repartição HX³ Imax Ref. Nedbox XL³ 125
Pratibox 3 Plexo³ XL³ 160 XL³ 400 XL³ 800 XL³ 4000
Pente HX³ unipolar 63 A 4 049 26 (13 módulos) l l l l l l
universal (p. 183) 4 049 37 (57 módulos)
4 052 00 (6 módulos)
Pente HX³ tetrapolar
(p. 184) 63 A 4 052 01 (12 módulos) l l l l l l
4 052 02 (18 módulos)
Repartidor HX³ auto 125 A 4 052 30 (1 fila) l l l l
(p. 186) 4 052 31 (1/2 fila)

4 052 40 (24 módulos) l l l l
Repartidores HX plug 80/
3
(p. 187) 125 A
4 052 41 (36 módulos) l l
4 044 80 (24 módulos)
(1)
250 A l
Repartidores de fila HX³ 4 044 81 (24 módulos)
(2)
tetrapolares
(1)
(p. 188) 400 A 4 044 83 (24 módulos) l l
4 044 84 (24 módulos)
(2)
(1) Com ligação direta, alimentação pelo barramento no fundo do armário
(2) Sem ligação, alimentação pelo aparelho de cabeça de fila ou pelo módulo de alimentação ref. 4 044 82
Escolha de repartição HX³/VX³ IS

Montagem em armário XL³ 4000 IS 223 IS 233 IS 333

Montantes, Para prof. 725 mm 4 046 00 4 046 00 4 046 00
suportes isolantes e
Chassis compartimentação Para prof. 975 mm 4 046 02 4 046 02 4 046 02
coluna VX³ IS forma 4b
(p. 197) 1 250 A 4 046 04 4 046 04 4 046 04
Barras alumínio/
/cobre estanhado
2 000 A 4 046 06 4 046 06 4 046 06
3P 4 046 10 4 046 20 4 046 40
DPX³ 160
4P 4 046 11 4 046 21 4 046 41
DPX³ 160 diferencial 4P 4 046 11 4 046 31 4 046 51

3P 4 046 12 4 046 22 4 046 42
DPX³ 250
Bases VX³ IS 4P 4 046 13 4 046 23 4 046 43
para aparelhos
(p. 1997) DPX³ 250 diferencial 4P 4 046 13 4 046 33 4 046 53

3P 4 046 16 4 046 26 4 046 46
DPX 630
3
4P 4 046 17 4 046 27 4 046 47
3P 4 046 16 4 046 36 4 046 56
3
DPX 630 com bloco
diferencial
4P 4 046 17 4 046 37 4 046 57
HX³ IS 125 A
(módulos de ligação: ver p. 195) 4 046 68 - -
Repartidores
de fila
tetrapolares
(p. 195-196) HX³ IS 400 A
(bases suporte: ver p. 196) 4 046 60 - -

182
