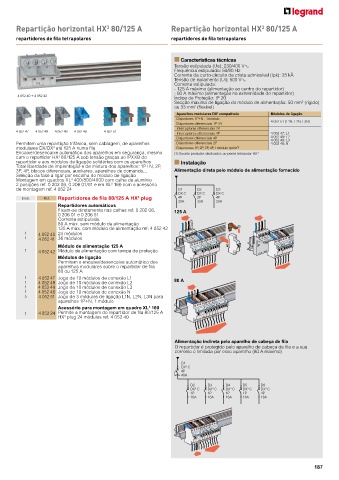

Page 172 - Legrand - Catálogo 2018/2019

Repartição horizontal HX 80/125 A Repartição horizontal HX 80/125 A
3
3
repartidores de fila tetrapolares repartidores de fila tetrapolares

n Características técnicas
Tensão estipulada (Ue): 230/400 V±
Frequência estipulada: 50/60 Hz
Corrente de curto-circuito de crista admissível (Ipk): 25 kÂ
Tensão de isolamento (Ui): 500 V±
Corrente estipulada:
- 125 A máximo (alimentação ao centro do repartidor)
- 80 A máximo (alimentação na extremidade do repartidor)
4 052 40 + 4 052 42
Índice de Proteção: IP 20
2
Secção máxima de ligação do módulo de alimentação: 50 mm (rígido)
ou 33 mm (flexível)
2
Aparelhos modulares DX 3 compatíveis Módulos de ligação
Disjuntores 1P+N , 1módulo
Disjuntores diferenciais 1P+N 4 052 51 (L1N, L2N, L3N)
Interruptores diferenciais 2P
4 052 47 4 052 48 4 052 49 4 052 46 4 052 51 Interruptores diferenciais 4P 4 052 47: L1
Disjuntores diferenciais 4P 4 052 48: L2
4 052 49: L3
Permitem uma repartição trifásica, sem cablagem, de aparelhos Disjuntores diferenciais 2P 4 052 46: N
modulares DX/DX até 125 A numa fila Disjuntores 1P, 2P, 3P, 4P, 1módulo /pólo (1)
3
Encaixe/desencaixe automático dos aparelhos em segurança, mesmo (1) Exceto produtos dedicados ao pente tetrapolar HX 3
com o repartidor HX 80/125 A sob tensão graças ao IPXXB do
3
repartidor e aos módulos de ligação solidários com os aparelhos n Instalação
Total liberdade de implantação e de mistura dos aparelhos: 1P+N, 2P,
3P, 4P, blocos diferenciais, auxiliares, aparelhos de comando... Alimentação direta pelo módulo de alimentação fornecido
Seleção da fase a ligar por escolha do módulo de ligação
3
Montagem em quadros XL 400/800/4000 com calha de alumínio
3
2 posições ref. 0 202 06, 0 206 01/51 e em XL 160 com o acessório
de montagem ref. 4 052 24 D1 D2 D3
DX C DX C DX C
3
Emb. Ref. Repartidores de fila 80/125 A HX plug 4P 2P 4P
20A 32A 20A
Repartidores automáticos
Fixam-se diretamente nas calhas ref. 0 202 06, 125 A
0 206 01 e 0 206 51
Corrente estipulada:
80 A máx. sem módulo de alimentação
125 A máx. com módulo de alimentação ref. 4 052 42
1 4 052 40 24 módulos
1 4 052 41 36 módulos
Módulo de alimentação 125 A
1 4 052 42 Módulo de alimentação com tampa de proteção
Módulos de ligação
Permitem o encaixe/desencaixe automático dos
aparelhos modulares sobre o repartidor de fila
80 ou 125 A
1 4 052 47 Jogo de 10 módulos de conexão L1
1 4 052 48 Jogo de 10 módulos de conexão L2 80 A
1 4 052 49 Jogo de 10 módulos de conexão L3
1 4 052 46 Jogo de 10 módulos de conexão N
5 4 052 51 Jogo de 3 módulos de ligação L1N, L2N, L3N para
aparelhos 1P+N, 1 módulo
3
Acessório para montagem em quadro XL 160
1 4 052 24 Permite a montagem do repartidor de fila 80/125 A
HX plug 24 módulos ref. 4 052 40
3
Alimentação indireta pelo aparelho de cabeça de fila
O repartidor é protegido pelo aparelho de cabeça de fila e a sua
corrente é limitada por esse aparelho (80 A máximo)
D1
DX C
3
4P
40A
D2 D3 D4 D5 D6
3
3
DX C DX C DX C DX C DX C
3
3
3
1P 1P 1P 1P 4P
16A 16A 16A 16A 16A
