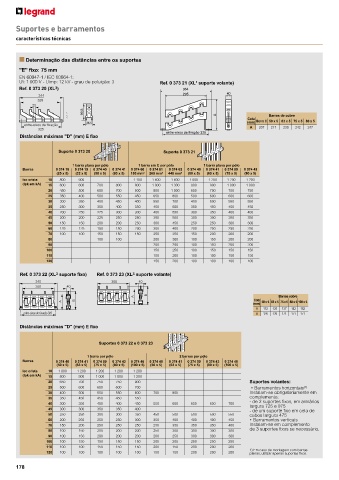

Page 163 - Legrand - Catálogo 2018/2019

Suportes e barramentos

características técnicas

n Determinação das distâncias entre os suportes

"E" fixo: 75 mm
EN 60947-1 / IEC 60664-1:
Ui: 1 000 V - Uimp: 12 kV - grau de poluição: 3 Ref. 0 373 21 (XL suporte volante)
3
Ref. 0 373 20 (XL 3 ) 364
344 295 40
328 322,3
25 25
99,5 99,5 A Cota Barras de cobre

entre-eixos de fixação 36,5 (mm) Barra C 50 x 5 63 x 5 75 x 5 80 x 5
entre-eixos de fixação 36,5 A 207 217 230 242 247
325 325
entre-eixos de fixação 325
Distâncias máximas "D" (mm) E fixo

Suporte 0 373 20 Suporte 0 373 21

1 barra plana por pólo 1 barra em C por pólo 1 barra plana por pólo
Barras 0 374 18 0 374 19 0 374 40 0 374 41 0 374 60 0 374 61 0 374 62 0 374 40 0 374 41 0 374 59 0 374 43
(25 x 5) (32 x 5) (50 x 5) (63 x 5) 155 mm 2 265 mm 2 440 mm 2 (50 x 5) (63 x 5) (75 x 5) (80 x 5)
Icc crista 10 800 900 1 100 1 600 1 600 1 000 1 200 1 200 1 200
(Ipk em kA) 15 600 600 700 800 800 1 000 1 300 800 900 1 000 1 000
20 450 500 600 700 600 800 1 000 650 700 750 750
25 350 400 500 550 450 650 800 500 600 600 600
30 300 350 400 450 400 550 700 400 500 550 550
35 250 300 350 400 350 450 600 350 450 450 450
40 200 250 275 300 300 400 550 300 350 400 400
45 200 200 225 250 250 350 500 300 300 350 350
50 150 150 200 200 250 300 450 250 250 300 300
60 125 125 150 150 200 300 400 200 250 250 250
70 100 100 150 150 150 250 350 150 200 200 200
80 100 100 200 300 100 150 200 200
90 200 250 100 150 200 200
100 150 250 100 150 150 150
110 150 200 100 100 150 150
120 150 200 100 100 100 100

Ref. 0 373 22 (XL 3 suporte fixo) Ref. 0 373 23 (XL 3 suporte volante)
345 300 40
300 40

A B Barras cobre
A B Cota 50 x 5 63 x 5 75 x 5 80 x 5 100 x 5
(mm)
A 112 125 137 142 162
entre-eixos de fixação 325 B 126 126 171 171 171
Distâncias máximas "D" (mm) E fixo

Suportes 0 373 22 e 0 373 23
1 barra por pólo 2 barras por pólo
Barras 0 374 40 0 374 41 0 374 59 0 374 43 0 374 46 0 374 40 0 374 41 0 374 59 0 374 43 0 374 46
(50 x 5) (63 x 5) (75 x 5) (80 x 5) (100 x 5) (50 x 5) (63 x 5) (75 x 5) (80 x 5) (100 x 5)
Icc crista 10 1 000 1 200 1 200 1 200 1 200
(Ipk em kA) 15 800 900 1 000 1 000 1 200
20 650 700 750 750 900 Suportes volantes:
25 500 600 600 600 700 • Barramentos horizontais
(1)
30 400 500 550 550 600 700 800 Instalam-se obrigatoriamente em
35 350 450 450 450 550 complemento:
40 300 350 400 400 450 550 600 650 650 700 - de 2 suportes fixos, em armários
largura 725 e 975

45 300 300 350 350 400 - de um suporte fixo em cela de
50 250 250 300 300 350 450 500 500 500 550 cabos largura 475
60 200 250 250 250 300 350 400 400 400 450 • Barramentos verticais
70 150 200 250 250 250 250 350 350 350 400 Instalam-se em complemento
80 100 150 200 200 200 250 300 300 300 300 de 3 suportes fixos se necessário.
90 100 150 200 200 200 200 250 300 300 300
100 100 150 150 150 150 200 200 250 250 250
110 100 100 150 150 150 200 150 200 200 200
1) Em caso de montagem com barras
120 100 100 100 100 100 150 150 200 200 200 planas, utilizar apenas suportes fixos.
