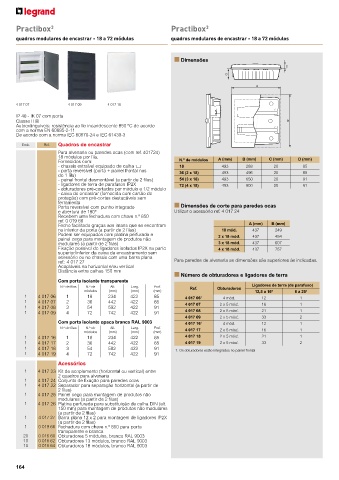

Page 149 - Legrand - Catálogo 2018/2019

Practibox 3 Practibox 3

quadros modulares de encastrar - 18 a 72 módulos quadros modulares de encastrar - 18 a 72 módulos

607066-30286c.eps
n Dimensões
C
D

A

4 017 07 4 017 09 4 017 18

IP 40 - IK 07 com porta
Classe II 0 B
Autoextinguíveis: resistência ao fio incandescente 850 ºC de acordo
com a norma EN 60695-2-11
De acordo com a norma IEC 60670-24 e IEC 61439-3
Emb. Ref. Quadros de encastrar
Para alvenaria ou paredes ocas (com ref. 401724)
18 módulos por fila. A (mm) B (mm) C (mm) D (mm)
Fornecidos com: N.º de módulos
- chassis extraível equipado de calha 2 18 493 288 20 85
- porta reversível (porta + painel frontal nos 36 (2 x 18) 493 496 20 85
de 1 fila)
- painel frontal desmontável (a partir de 2 filas) 54 (3 x 18) 493 650 20 91
- ligadores de terra de parafusos IP2X 72 (4 x 18) 493 800 20 91
- obturadores pré-cortados por módulo e 1/2 módulo
- caixa de encastrar (fornecida com cartão de
proteção) com pré-cortes destacáveis sem
ferramenta n Dimensões de corte para paredes ocas
Porta reversível com punho integrado
e abertura de 180º Utilizar o acessório ref. 4 017 24
Recebem uma fechadura com chave n.º 850
ref. 0 019 66
Fecho facilitado graças aos imans que se encontram A (mm) B (mm)
no interior da porta (a partir de 2 filas) 18 mód. 437 249
Podem ser equipados com platina perfurada e 2 x 18 mód. 437 454
painel cego para montagem de produtos não
modulares (a partir de 2 filas) 3 x 18 mód. 437 607
Fixação possível de ligadores isolados IP2X na parte 4 x 18 mód. 437 757
superior/inferior da caixa de encastramento sem
acessório ou no chassis com uma barra plana
ref.: 4 017 27 Para paredes de alvenaria as dimensões são superiores às indicadas.
Acopláveis na horizontal e/ou vertical
Distância entre calhas 150 mm
n Número de obturadores e ligadores de terra
Com porta isolante transparente
N. o de filas N. o de Alt. Larg. Prof. Ref. Obturadores Ligadores de terra (de parafuso)
módulos (mm) (mm) (mm) 12,5 a 16 2 6 a 25 2
1 4 017 06 1 18 234 422 85 4 017 06 1 4 mód. 12 1
1 4 017 07 2 36 442 422 85 4 017 07 2 x 5 mód. 16 1
1 4 017 08 3 54 592 422 91
1 4 017 09 4 72 742 422 91 4 017 08 2 x 5 mód. 21 1
4 017 09 2 x 5 mód. 33 2
Com porta isolante opaca branca RAL 9003 4 017 16 1 4 mód. 12 1
N. o de filas N. o de Alt. Larg. Prof.
módulos (mm) (mm) (mm) 4 017 17 2 x 5 mód. 16 1
1 4 017 16 1 18 234 422 85 4 017 18 2 x 5 mód. 21 1
1 4 017 17 2 36 442 422 85 4 017 19 2 x 5 mód. 33 2
1 4 017 18 3 54 592 422 91 1. Os obturadores estão integrados no painel frontal
1 4 017 19 4 72 742 422 91
Acessórios
1 4 017 23 Kit de acoplamento (horizontal ou vertical) entre
2 quadros para alvenaria
1 4 017 24 Conjunto de fixação para paredes ocas
1 4 017 22 Separador para separação horizontal (a partir de
2 filas)
1 4 017 25 Painel cego para montagem de produtos não
modulares (a partir de 2 filas)
1 4 017 26 Platina perfurada para substituição de calha DIN (alt.
150 mm) para montagem de produtos não modulares
(a partir de 2 filas)
1 4 017 27 Barra plana 12 x 2 para montagem de ligadores IP2X
(a partir de 2 filas)
1 0 019 66 Fechadura com chave n.º 850 para porta
transparente e branca
20 0 016 60 Obturadores 5 módulos, branco RAL 9003
10 0 016 62 Obturadores 13 módulos, branco RAL 9003
10 0 016 64 Obturadores 18 módulos, branco RAL 9003

164
