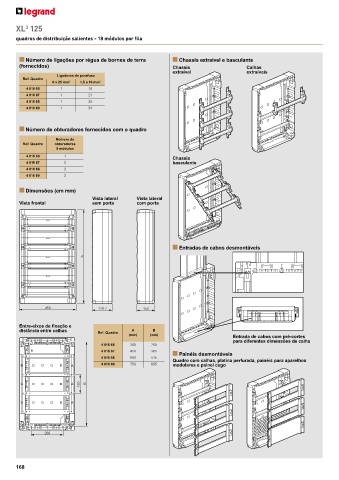

Page 153 - Legrand - Catálogo 2018/2019

XL 125
3
quadros de distribuição salientes - 18 módulos por fila

n Número de ligações por régua de bornes de terra n Chassis extraível e basculante
(fornecidos) Chassis Calhas
extraível extraíveis
Ligadores de parafuso
Ref. Quadro
6 a 25 mm 2 1,5 a 16 mm 2
4 016 66 1 16
4 016 67 1 21
4 016 68 1 26
4 016 69 1 34

n Número de obturadores fornecidos com o quadro
Número de
Ref. Quadro obturadores
5 módulos
4 016 66 1
Chassis
4 016 67 2 basculante
4 016 68 3
4 016 69 3

n Dimensões (em mm)
Vista lateral Vista lateral
Vista frontal sem porta com porta

n Entradas de cabos desmontáveis
A

450 128.2 150

Entre-eixos de fixação e
distância entre calhas A B
Ref. Quadro
(mm) (mm) Entrada de cabos com pré-cortes
para diferentes dimensões de calha
4 016 66 300 250
4 016 67 450 365
n Painéis desmontáveis
4 016 68 600 515
Quadro com calhas, platina perfurada, painéis para aparelhos
4 016 69 750 665 modulares e painel cego

150 B

260

168
