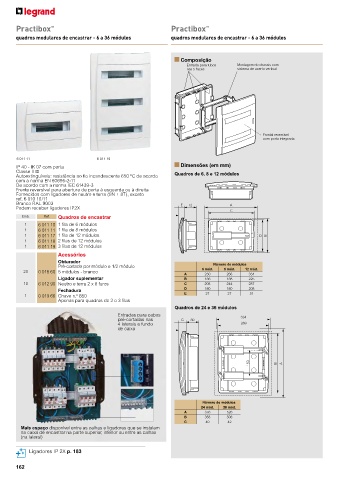

Page 147 - Legrand - Catálogo 2018/2019

Practibox TM Practibox TM

quadros modulares de encastrar - 6 a 36 módulos quadros modulares de encastrar - 6 a 36 módulos

n Composição
Entrada para tubos Montagem de chassis com
nas 5 faces sistema de acerto vertical

Frontal reversível
com porta integrada

6 011 11 6 011 19
IP 40 - IK 07 com porta n Dimensões (em mm)
Classe II 0 Quadros de 6, 8 e 12 módulos
Autoextinguíveis: resistência ao fio incandescente 650 ºC de acordo
com a norma EN 60695-2-11
De acordo com a norma IEC 61439-3
Frente reversível para abertura de porta à esquerda ou à direita
Fornecidos com ligadores de neutro e terra (8N + 8T), exceto
ref. 6 010 10/11
Branco RAL 9003 E 72 A
Podem receber ligadores IP2X
C
Emb. Ref. Quadros de encastrar
1 6 011 10 1 fila de 6 módulos
1 6 011 11 1 fila de 8 módulos
1 6 011 17 1 fila de 12 módulos D B
1 6 011 18 2 filas de 12 módulos
1 6 011 19 3 filas de 12 módulos
Acessórios
Obturador
Pré-cortado por módulo e 1/2 módulo Número de módulos
20 0 016 60 5 módulos - branco A 6 mód. 8 mód. 12 mód.
334
266
230
Ligador suplementar B 186 188 225
10 6 012 90 Neutro e terra 2 x 8 furos C 208 244 287
Fechadura D 180 180 208
1 0 019 66 Chave n.º 850 E 27 27 31
Apenas para quadros de 2 e 3 filas
Quadros de 24 e 36 módulos
Entradas para cabos 334
pré-cortadas nas C 80
4 laterais e fundo 289
de caixa

150 B A

Número de módulos
24 mód. 36 mód.
A 376 526
B 358 508
C 40 42
Mais espaço disponível entre as calhas e ligadores que se instalam
na caixa de encastrar na parte superior, inferior ou entre as calhas
(na lateral)

Ligadores IP 2X p. 183
