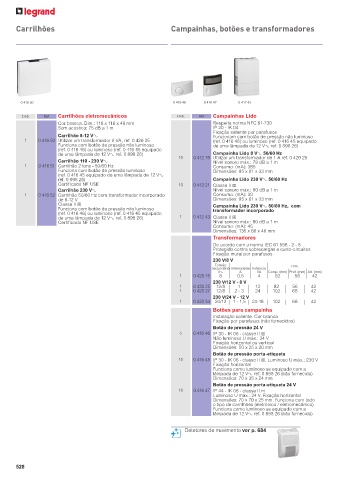

P. 530
Carrilhões Campainhas, botões e transformadores
0 416 50 0 416 46 0 416 47 0 412 43
Emb. Ref. Carrilhões eletromecânicos Emb. Ref. Campainhas Lido
Cor branca. Dim.: 116 x 116 x 48 mm Respeita norma NFC 61-730
Som acústico: 75 dB a 1 m IP 20 - IK 04
Fixação saliente por parafusos
Carrilhão 8-12 V± Funcionam com botão de pressão não luminoso
1 0 416 50 Utilizar um transformador 8 VA, ref. 0 420 25 (ref. 0 416 46) ou luminoso (ref. 0 416 45 equipado
Funciona com botão de pressão não luminoso de uma lâmpada de 12 V± ref. 0 898 26)
(ref. 0 416 46) ou luminoso (ref. 0 416 45 equipado
de uma lâmpada de 12 V± ref. 0 898 26) 10 Campainha Lido 8 V± 50/60 Hz
Carrilhão 110 - 230 V± 0 412 19 Utilizar um transformador de 1 A ref. 0 420 25
Nível sonoro máx.: 79 dB a 1 m
1 0 416 51 Carrilhão 2 tons - 50/60 Hz Consumo: (mA): 385
Funciona com botão de pressão luminoso Dimensões: 95 x 61 x 33 mm
(ref. 0 416 45 equipado de uma lâmpada de 12 V±
ref. 0 898 26) Campainha Lido 230 V± 50/60 Hz
Certificado NF USE 10 0 412 21 Classe II 0
Carrilhão 230 V± Nível sonoro máx.: 80 dB a 1 m
1 0 416 52 Carrilhão 50/60 Hz com transformador incorporado Consumo: (mA): 30
de 8-12 V Dimensões: 95 x 61 x 33 mm
Classe II 0 Campainha Lido 230 V± 50/60 Hz, com
Funciona com botão de pressão não luminoso transformador incorporado
(ref. 0 416 46) ou luminoso (ref. 0 416 45 equipado
de uma lâmpada de 12 V± ref. 0 898 26) 1 0 412 43 Classe II 0
Certificado NF USE Nível sonoro máx.: 80 dB a 1 m
Consumo: (mA): 45
Dimensões: 135 x 88 x 48 mm
Transformadores
De acordo com a norma IEC 61 558 - 2 - 8
Protegido contra sobrecargas e curto-circuitos
Fixação mural por parafusos
230 V/8 V
Tensão Dim.
secundária Intensidade Potência
VA A VA Comp. (mm) Prof. (mm) Alt. (mm)
1 0 420 15 8 0,5 4 92 56 42
230 V/12 V - 8 V
1 0 420 25 12/8 1 12 92 56 42
1 0 420 27 12/8 2 - 3 24 102 68 42
230 V/24 V - 12 V
1 0 420 34 24/12 1 - 1,5 24-18 102 68 42
Botões para campainha
Instalação saliente. Cor branca
Fixação por parafusos (não fornecidos)
Botão de pressão 24 V
5 0 416 46 IP 30 - IK 06 - classe II 0
Não luminoso U máx.: 24 V
Fixação horizontal ou vertical
Dimensões: 50 x 25 x 20 mm
Botão de pressão porta-etiqueta
10 0 416 45 IP 30 - IK 06 - classe II 0. Luminoso U máx.: 230 V
Fixação horizontal
Funciona como luminoso se equipado com a
lâmpada de 12 V± ref. 0 898 26 (não fornecida)
Dimensões: 70 x 35 x 24 mm
Botão de pressão porta-etiqueta 24 V
10 0 416 47 IP 44 - IK 06 - classe II 0
Luminoso U máx.: 24 V. Fixação horizontal
Dimensões: 70 x 70 x 25 mm. Funciona com todo
o tipo de carrilhões (eletrónico / eletromecânico)
Funciona como luminoso se equipado com a
lâmpada de 12 V± ref. 0 898 26 (não fornecida)
Detetores de movimento ver p. 684
