MyHOME ®

princípio de instalação Living Now

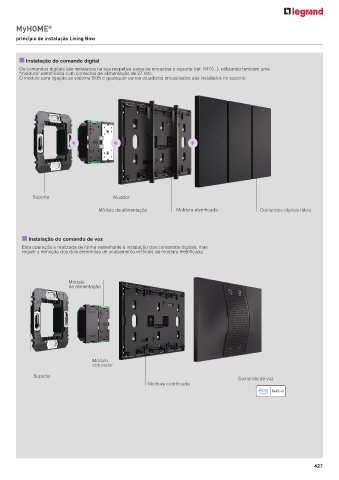

n Instalação do comando digital
Os comandos digitais são instalados na sua respetiva caixa de encastrar e suporte (ref. K470...), utilizando também uma
“moldura” eletrificada com contactos de alimentação de 27 Vdc.
O módulo para ligação ao sistema BUS e quaisquer outros atuadores encastrados são instalados no suporte

+ + +

Suporte Atuador

Módulo de alimentação Moldura eletrificada Comandos digitais táteis

n Instalação do comando de voz
Esta operação é realizada de forma semelhante à instalação dos comandos digitais, mas
requer a remoção dos dois elementos de acabamento verticais da moldura eletrificada

Módulo
de alimentação

Módulo
obturador
Suporte
Comando de voz
Moldura eletrificada
