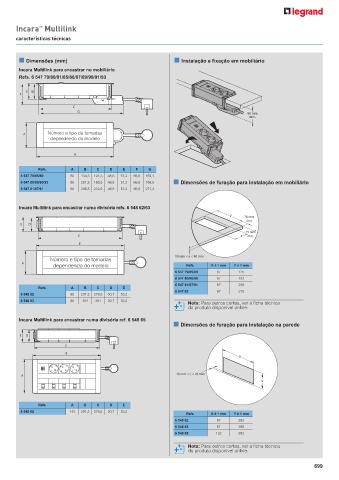

Page 701 - Catálogo Geral Legrand 2023

Incara Multilink
TM
características técnicas

■ Dimensões (mm) ■ Instalação e fixação em mobiliário
Incara Multilink para encastrar no mobiliário
Refs. 6 547 79/80/81/85/86/87/89/90/91/93

E D
F
C
G 80 mm
min.

A Número e tipo de tomadas
dependendo do modelo

B

Refs. A B C D E F G
6 547 79/85/89 80 134,3 121,3 48,8 51,2 66,6 159,1
6 547 80/86/90/93 80 201,5 188,5 48,8 51,2 66,6 188,5 ■ Dimensões de furação para instalação em mobiliário
6 547 81/87/91 80 246,5 233,5 48,8 51,2 66,6 271,3

Incara Multilink para encastrar numa divisória refs. 6 548 62/63
Y 70 mm
min.
E D
15 mm
C X min.
B

10 mm < e < 40 mm
Número e tipo de tomadas
A
dependendo do modelo Refs. X ± 1 mm Y ± 1 mm
6 547 79/85/89 67 125
6 547 80/86/90 67 193
6 547 81/87/91 67 238
Refs. A B C D E
6 547 93 67 215
6 548 62 80 291,5 278,5 50,7 53,2
6 548 63 80 404 391 50,7 53,2
Nota: Para outros cortes, ver a ficha técnica
do produto disponível online.
Incara Multilink para encastrar numa divisória ref. 6 548 65
■ Dimensões de furação para instalação na parede
E D
C
B
Y

A 10 mm < e < 25 mm
X

Refs. A B C D E
6 548 65 145 291,5 278,5 50,7 53,2
Refs. X ± 1 mm Y ± 1 mm
6 548 62 67 283
6 548 63 67 396
6 548 65 132 283

Nota: Para outros cortes, ver a ficha técnica
do produto disponível online.

699
