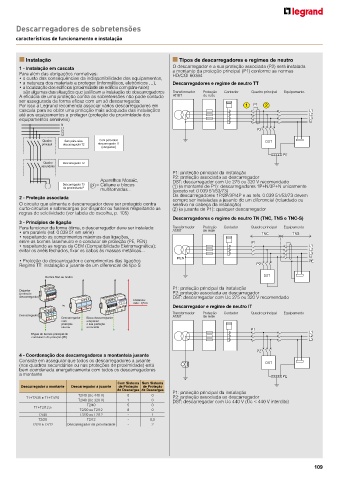

Descarregadores de sobretensões

características de funcionamento e instalação

n Instalação n Tipos de descarregadores e regimes de neutro
1 - Instalação em cascata O descarregador e a sua proteção associada (P2) será instalada
a montante da proteção principal (P1) conforme as normas
Para além das obrigações normativas: HD/CGI 60364
• o custo das consequências da indisponibilidade dos equipamentos,
• a natureza dos materiais a proteger (informáticos, eletrónicos …), Descarregadores e regime de neutro TT
• a localização dos edifícios (proximidade de edifício com pára-raios)
são algumas das situações que justificam a instalação de descarregadores Transformador Proteção Contador Quadro principal Equipamento
A eficácia de uma proteção contra as sobretensões não pode contudo AT/BT de rede
ser assegurada de forma eficaz com um só descarregador.
Por isso a Legrand recomenda associar vários descarregadores em 1 P1 2
cascata para se obter uma proteção mais adequada das instalações L1
até aos equipamentos a proteger (proteção de proximidade dos L2
equipamentos sensíveis) L3
N
P2
Quadro Sem pára-raios Com pára-raios DST
principal descarregador T2 descarregador T1
(obrigatório)
PE
Quadro Descarregador T2
secundário
P1: proteção principal da instalação
P2: proteção associada ao descarregador
Aparelhos Mosaic, DST: descarregador com Uc 275 ou 320 V recomendado
Descarregador T3 P = Céliane e blocos
1 (a montante de P1): descarregadores 1P+N/3P+N unicamente
de proximidade P multitomadas... (exceto ref. 0 039 51/53/73)
Os descarregadores 1P/2P/3P/4P e as refs. 0 039 51/53/73 devem
2 - Proteção associada sempre ser instaladas a jusante de um diferencial (retardado ou
O circuito que alimenta o descarregador deve ser protegido contra seletivo na cabeça da instalação)
curto-circuitos e sobrecargas por disjuntor ou fusíveis respeitando as 2 (a jusante de P1): qualquer descarregador
regras de seletividade (ver tabela de escolha, p. 105)
Descarregadores e regime de neutro TN (TNC, TNS e TNC-S)
3 - Princípios de ligação
Para funcionar de forma ótima, o descarregador deve ser instalado: Transformador Proteção Contador Quadro principal Equipamento
AT/BT
de rede
• em paralelo (ref. 0 039 51 em série) TNC TNS
• respeitando os comprimentos máximos das ligações,
entre os bornes fase/neutro e o condutor de proteção (PE, PEN) P1
• respeitando as regras da CEM (Compatibilidade Eletromagnética): L1
evitar os anéis fechados, fixar os cabos às massas metálicas... L2
L3
PEN N
• Proteção do descarregador e comprimentos das ligações PE
Regime TT: instalação a jusante de um diferencial de tipo S P2
DST
Bornes fase ou neutro
P1: proteção principal da instalação
Disjuntor
(proteção P2: proteção associada ao descarregador
descarregador) DST: descarregador com Uc 275 ou 320 V recomendado
Distância:
máx.: 0,5 m
ou 40kA 40kA 40kA Descarregador e regime de neutro IT
T2 T2 40kA
T2
Transformador Proteção Contador Quadro principal Equipamento
Descarregador AT/BT de rede
Descarregador Bloco descarregador
com adaptável
proteção e sua proteção
interna associada
P1
L1
Régua de bornes principal de
condutores de proteção (PE) L2
L3
P2
4 - Coordenação dos descarregadores a montante/a jusante
Consiste em assegurar que todos os descarregadores a jusante DST
(nos quadros secundários ou nas proteções de proximidade) está
bem coordenada energeticamente com todos os descarregadores
a montante PE
Com Sistema Sem Sistema
Descarregador a montante Descarregador a jusante de Proteção de Proteção
de Descargas de Descargas
T2/40 (Uc 440 V) 0 0 P1: proteção principal da instalação
T1+T2/35 e T1+T2/25 P2: proteção associada ao descarregador
T2/40 (Uc 320 V) 1 0 DST: descarregador com Uc 440 V (Uc < 440 V interdito)
T2/40 5 0
T1+T2/12,5
T2/20 ou T2/12 8 0
T2/40 T2/20 ou T2/12 - 1
T2/20 T2/12 - 0,5
T2/20 e T2/12 Descarregador de proximidade - 2
