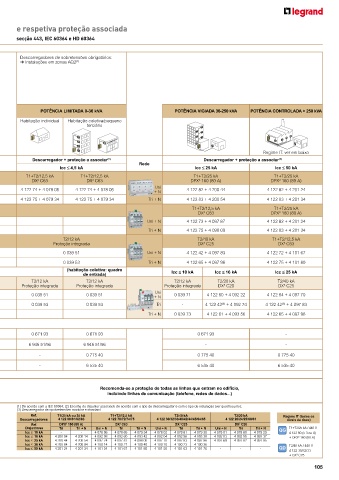

Page 89 - Legrand - Catálogo 2018/2019

Escolher o descarregador de sobretensões e respetiva proteção associada

permite responder às obrigações de instalação das RTIEBT - secção 443, IEC 60364 e HD 60364

Descarregadores de sobretensões obrigatórios em todas as zonas: Descarregadores de sobretensões obrigatórios:
➔ Instalações com pára-raios, nos quadros gerais e de distribuição ➔ Instalações em zonas AQ2 (1)

POTÊNCIA LIMITADA 0-36 kVA POTÊNCIA VIGIADA 36-250 kVA POTÊNCIA CONTROLADA > 250 kVA
Habitação individual Habitação coletiva/pequeno
terciário

Regime IT: ver em baixo
Instalação de Quadro Rede Descarregador + proteção a associar (2) Rede Descarregador + proteção a associar (2)
baixa tensão geral Icc ≤ 4,5 kA Icc ≤ 25 kA Icc ≤ 50 kA
Risco muito T1+T2/12,5 kA T1+T2/12,5 kA T1+T2/25 kA T1+T2/25 kA
elevado DX C63 DX C63 DPX 160 (80 A) DPX 160 (80 A)
3
3
3
3
Uni
Uni + N 4 122 74 + 4 078 06 4 122 74 + 4 078 06 4 122 82 + 4 200 44 4 122 82 + 4 201 24
+ N
Todas as zonas Tri + N 4 122 75 + 4 079 34 4 122 75 + 4 079 34 Tri + N 4 122 83 + 4 200 54 4 122 83 + 4 201 34
Risco elevado T1+T2/12,5 kA T1+T2/25 kA
DX C63 DPX 160 (80 A)
3
3
Uni
+ N Uni + N 4 122 72 + 4 097 87 4 122 82 + 4 201 24
Zonas não urbanas,
montanhas, … Tri + N Tri + N 4 122 75 + 4 098 00 4 122 83 + 4 201 34
Risco médio T2/12 kA T2/40 kA T1+T2/12,5 kA
3
3
Proteção integrada DX C25 DX C63

Uni + N 0 039 51 Uni + N 4 122 42 + 4 097 83 4 122 72 + 4 101 67
Zonas urbanas,
exceto montanhas, … Tri + N 0 039 53 Tri + N 4 122 65 + 4 097 96 4 122 75 + 4 101 80
(habitação coletiva: quadro Icc ≤ 10 kA Icc ≤ 16 kA Icc ≤ 25 kA
de entrada)
Quadro T2/12 kA T2/12 kA T2/12 kA T2/20 kA T2/40 kA
de distribuição Proteção integrada Proteção integrada Proteção integrada DX C20 DX C25
3
3
Uni
Uni + N 0 039 51 0 039 51 0 039 71 4 122 60 + 4 092 22 4 122 64 + 4 097 70
Todos os riscos + N
(3)
(3)
Tri + N 0 039 53 0 039 53 Tri - 4 122 42 + 4 092 74 4 122 42 + 4 097 83
Tri + N 0 039 73 4 122 61 + 4 093 56 4 122 65 + 4 097 96
Céliane 0 671 93 0 671 93 0 671 93 -
Proteções Blocos
de proximidade multitomadas 6 946 51/56 6 946 51/56 - -
para equipamento
sensível (eletrónica, Sistema Mosaic - 0 775 40 0 775 40 0 775 40
informática)
Blocos buróticos - 6 535 40 6 535 40 6 535 40
Linhas de comunicação
Recomenda-se a proteção de todas as linhas que entram no edifício,
incluindo linhas de comunicação (telefone, redes de dados...)

(1) De acordo com a IEC 60364; (2) Escolha do disjuntor associado de acordo com o tipo de descarregador e com o tipo de instalação (ver quadro junto);
(3) Descarregador de spobretensões modular e standard
Ref. T1/25 kA ou 35 kA T1+T2/12,5 kA T2/40 kA T2/20 kA Regime IT (todos os
Descarregadores 4 122 80/81/82/83 4 122 70/72/74/75 4 122 30/32/33/40/42/44/45/64/65 4 122 20/24/25/60/61 níveis de risco)
Ref. DPX 3 160 (80 A) DX 3 C63 DX 3 C25 DX 3 C20
Disjuntores Tri Tri + N Uni + N Tri Tri + N Uni + N Tri Tri + N Uni + N Tri Tri + N QG T1+T2/25 kA / 440 V
Icc ≤ 10 kA - - 4 078 06 4 078 65 4 079 34 4 078 02 4 078 61 4 079 30 4 078 01 4 078 60 4 079 29 4 122 80 (x 3 ou 4)
Icc ≤ 16 kA 4 200 04 4 200 14 4 092 08 4 092 60 4 093 42 4 092 04 4 092 56 4 093 38 4 092 03 4 092 55 4 093 37 + DPX 3 160 (80 A)
Icc ≤ 25 kA 4 200 44 4 200 54 4 097 74 4 097 87 4 098 00 4 097 70 4 097 83 4 097 96 4 097 69 4 097 82 4 097 95
Icc ≤ 36 kA 4 200 84 4 200 94 4 100 14 4 100 27 4 100 40 4 100 10 4 100 23 4 100 36 - - - T2/40 kA / 440 V
Icc ≤ 50 kA 4 201 24 4 201 34 4 101 54 4 101 67 4 101 80 4 101 50 4 101 63 4 101 76 - - - QD
4 122 30/32/33
+ DX 3 C25
