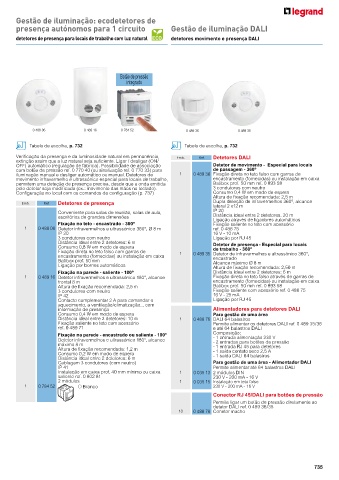

Page 725 - Legrand - Catálogo 2018/2019

Gestão de iluminação: ecodetetores de
presença autónomos para 1 circuito Gestão de iluminação DALI

detetores de presença para locais de trabalho com luz natural detetores movimento e presença DALI

Botão de pressão
integrado

0 488 06 0 489 16 0 784 52 0 489 36 0 489 35

Tabela de escolha, p. 732 Tabela de escolha, p. 732

Verificação da presença e da luminosidade natural em permanência, Emb. Ref. Detetores DALI
extinção assim que a luz natural seja suficiente. Ligar / desligar (ON/
OFF) automático (regulação de fábrica). Possibilidade de associação Detetor de movimento - Especial para locais
com botão de pressão ref. 0 770 40 (ou sinalização ref. 0 770 33) para de passagem - 360º
iluminação manual e desligar automático ou manual. Detetores de 1 0 489 36 Fixação direta no teto falso com garras de
movimento infravermelho e ultrassónico especial para locais de trabalho, encastramento (fornecidas) ou instalação em caixa
permitem uma deteção de presença precisa, desde que a onda emitida Batibox prof. 50 mm ref. 0 893 58
pelo detetor seja modificada (ex.: movimento das mãos no teclado). 3 condutores com neutro
Configuração no local com os comandos de configuração (p. 737) Consumo 0,4 W em modo de espera
Altura de fixação recomendada: 2,5 m
Emb. Ref. Detetores de presença Dupla deteção de infravermelhos 360º, alcance
lateral 2 x12 m
Conveniente para salas de reunião, salas de aula, IP 20
escritórios de grandes dimensões Distância ideal entre 2 detetores. 20 m
Ligação através de ligadores automáticos
Fixação no teto - encastrado - 360º Fixação saliente no teto com acessório
1 0 488 06 Detetor infravermelhos e ultrassónico 360°, Ø 8 m ref. 0 488 75
IP 20 16 V - 10 mA
3 condutores com neutro Ligação por RJ 45
Distância ideal entre 2 detetores: 6 m Detetor de presença - Especial para locais
Consumo 0,8 W em modo de espera de trabalho - 360º
Fixação direta no teto falso com garras de 1 0 489 35 Detetor de infravermelhos e ultrassónico 360°,
encastramento (fornecidas) ou instalação em caixa encastrado
Batibox prof. 50 mm Alcance máximo Ø 8 m
Ligação por bornes automáticos Altura de fixação recomendada: 2,50 m
Fixação na parede - saliente - 180º Distância ideal entre 2 detetores: 6 m
1 0 489 16 Detetor infravermelhos e ultrassónico 180°, alcance Fixação direta no teto falso através de garras de
frontal 8 m encastramento (fornecidas) ou instalação em caixa
Altura de fixação recomendada: 2,5 m Batibox prof. 50 mm ref. 0 893 58
3 condutores com neutro Fixação saliente com acessório ref. 0 488 75
IP 42 16 V - 25 mA
Contacto complementar 2 A para comandar o Ligação por RJ 45
aquecimento, a ventilação/climatização... com
informação de presença Alimentadores para detetores DALI
Consumo 0,4 W em modo de espera Para gestão de uma área
Distância ideal entre 2 detetores: 10 m 1 0 488 76 DALI 64 balastros
Fixação saliente no teto com acessório Permite alimentar os detetores DALI ref. 0 489 35/36
ref. 0 489 71 e até 64 balastros DALI
Fixação na parede - encastrado ou saliente - 180º Composição:
Detetor infravermelhos e ultrassónico 180°, alcance - 1 entrada alimentação 230 V
- 2 entradas para botões de pressão
máximo 8 m - 1 entrada RJ 45 para detetores
Altura de fixação recomendada: 1,2 m - 1 saída contato seco 2,5 A
Consumo 0,2 W em modo de espera - 1 saída DALI 64 balastros
Distância ideal entre 2 detetores: 6 m
Cablagem 3 condutores (com neutro) Para gestão de uma área - Alimentador DALI
IP 41 Permite alimentar até 64 balastros DALI
Instalação em caixa prof. 40 mm mínimo ou caixa 1 0 035 13 2 módulos DIN
saliente ref. 0 802 81 230 V - 200 mA - 16 V
2 módulos 1 0 035 15 Instalação em teto falso
1 0 784 52 Branco 230 V - 200 mA - 16 V
Conector RJ 45/DALI para botões de pressão
Permite ligar um botão de pressão diretamente ao
detetor DALI ref. 0 489 36/35
10 0 488 78 Conetor macho

735
