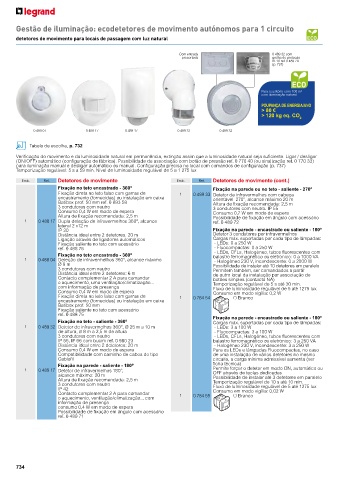

Page 724 - Legrand - Catálogo 2018/2019

Gestão de iluminação: ecodetetores de movimento autónomos para 1 circuito

detetores de movimento para locais de passagem com luz natural

Com entrada 0 489 32 com
precortada grelha de proteção
IK 10 ref. 0 489 74
(p. 737)

Para escritório com 100 m²
com iluminação natural
POUPANÇA DE ENERGIA/ANO
> 80 €
> 120 kg eq. CO 2

0 488 07 0 488 17 0 489 17 0 489 33 0 489 32

Tabela de escolha, p. 732

Verificação do movimento e da luminosidade natural em permanência, extinção assim que a luminosidade natural seja suficiente. Ligar / desligar
(ON/OFF) automático (configuração de fábrica). Possibilidade de associação com botão de pressão ref. 0 770 40 (ou sinalização ref. 0 770 33)
para iluminação manual e desligar automático ou manual. Configuração precisa no local com comandos de configuração (p. 737)
Temporização regulável: 5 s a 59 min. Nível de luminosidade regulável de 5 a 1 275 lux
Emb. Ref. Detetores de movimento Emb. Ref. Detetores de movimento (cont.)
Fixação no teto encastrado - 360º Fixação na parede ou no teto - saliente - 270º
Fixação direta no teto falso com garras de 1 0 489 33 Detetor de infravermelhos com cabeça
encastramento (fornecidas) ou instalação em caixa orientável 270°, alcance máximo 20 m
Batibox prof. 50 mm ref. 0 893 58 Altura de fixação recomendada: 2,5 m
3 condutores com neutro 3 condutores com neutro. IP 55
Consumo 0,4 W em modo de espera Consumo 0,7 W em modo de espera
Altura de fixação recomendada: 2,5 m Possibilidade de fixação em ângulo com acessório
1 0 488 17 Dupla deteção de infravermelhos 360º, alcance ref. 0 489 72
lateral 2 x12 m
IP 20 Fixação na parede - encastrado ou saliente - 180º
Distância ideal entre 2 detetores. 20 m Detetor 3 condutores por infravermelhos
Ligação através de ligadores automáticos Cargas máx. suportadas por cada tipo de lâmpadas:
Fixação saliente no teto com acessório - LEDs: 0 a 250 W
ref. 0 488 75 - Fluocompactas: 0 a 250 W
Fixação no teto encastrado - 360º - LEDs, CFLs, Halogéneo, tubos fluorescentes com
balastro ferromagnético ou eletrónico: 0 a 1000 VA
1 0 488 04 Deteção de infravermelhos 360°, alcance máximo - Halogéneo 230 V, incandescente: 0 a 2000 W
Ø 8 m Possibilidade de instalar até 10 detetores em paralelo
3 condutores com neutro Permitem também, ser comandados a partir
Distância ideal entre 2 detetores: 6 m de outro local da instalação por associação de
Contacto complementar 2 A para comandar botões simples (contacto NA)
o aquecimento, uma ventilação/climatização... Temporização regulável de 5 s até 30 min.
com informação de presença Fluxo de luminosidade regulável de 5 até 1275 lux
Consumo 0,4 W em modo de espera Consumo em modo vigília: 0,2 W
Fixação direta no teto falso com garras de 1 0 784 54 Branco
encastramento (fornecidas) ou instalação em caixa
Batibox prof. 50 mm
Fixação saliente no teto com acessório
ref. 0 488 75 Fixação na parede - encastrado ou saliente - 180º
Fixação no teto - saliente - 360º Cargas máx. suportadas por cada tipo de lâmpadas:
1 0 489 32 Detetor de infravermelhos 360°, Ø 25 m a 10 m - LEDs: 3 a 100 W
de altura, Ø 8 m a 2,5 m de altura - Fluocompactas: 3 a 100 W
3 condutores com neutro - LEDs, CFLs, Halogéneo, tubos fluorescentes com
IP 55, IP 66 com bucim ref. 0 980 23 balastro ferromagnético ou eletrónico: 3 a 250 VA
Distância ideal entre 2 detetores: 20 m - Halogéneo 230 V, incandescente: 3 a 250 W
Consumo 0,4 W em modo de espera Para os LEDs e lâmpadas Fluocompactas, no caso
Compatibilidade com caminho de cabos do tipo de uma instalação de vários detetores no mesmo
Cablofil circuito, a carga mínima admissível aumenta (ver
Fixação na parede - saliente - 180º ficha técnica)
1 0 489 17 Detetor de infravermelhos 180°, Permite forçar o detetor em modo ON, automático ou
alcance máximo: 20 m OFF através de teclas dedicadas
Possibilidade de instalar até 3 detetores em paralelo
Altura de fixação recomendada: 2,5 m Temporização regulável de 10 s até 10 min.
3 condutores com neutro Fluxo de luminosidade regulável de 5 até 1275 lux
IP 42 Consumo em modo vigília: 0,02 W
Contacto complementar 2 A para comandar 1 0 784 59 Branco
o aquecimento, ventilação/climatização... com
informação de presença
consumo 0,4 W em modo de espera
Possibilidade de fixação em ângulo com acessório
ref. 0 489 71
