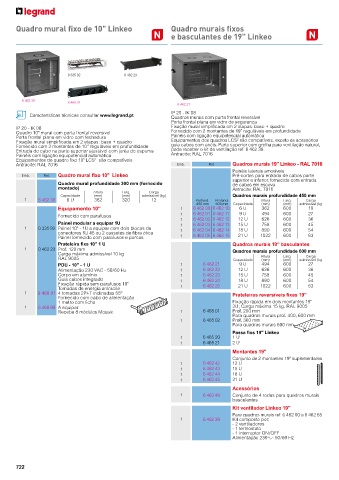

Page 712 - Legrand - Catálogo 2018/2019

Quadro mural fixo de 10" Linkeo Quadro murais fixos
e basculantes de 19" Linkeo

0 335 92 0 462 23

6 462 30
6 468 01
6 462 21
IP 20 - IK 08
Características técnicas consultar www.legrand.pt Quadros murais com porta frontal reversível
Porta frontal plana em vidro de segurança
IP 20 - IK 08 Fixação mural simplificada em 2 etapas: base + quadro
Quadro 10" mural com porta frontal reversível Fornecido com 2 montantes de 19” reguláveis em profundidade
Porta frontal plana em vidro com fechadura Painéis com ligação equipotencial automática
2
Fixação mural simplificada em 2 etapas: base + quadro Equipamentos dos quadros LCS são compatíveis, exceto os acessórios
Fornecido com 2 montantes de 10” reguláveis em profundidade guia cabos com anéis. Parte superior com grelha para ventilação natural,
Entrada de cabo na parte superior ajustável com junta de espuma pode receber o kit de ventilação ref. 6 462 38.
Painéis com ligação equipotencial automática Antracite: RAL 7016
Equipamentos do quadro fixo 10" LCS são compatíveis
2
Antracite: RAL 7016 Emb. Ref. Quadros murais 19" Linkeo - RAL 7016
Painéis laterais amovíveis
Emb. Ref. Quadro mural fixo 10" Linkeo Pré-cortes para entrada de cabos parte
superior e inferior, fornecido com entrada
Quadro mural profundidade 300 mm (fornecido de cabos em escova
montado) Antracite: RAL 7016
Altura Larg. Carga
Capacidade (mm) (mm) admissível (kg) Quadros murais profundidade 450 mm
1 6 462 30 6 U 362 320 12 Profund. Profund. Altura Larg. Carga
450 mm 600 mm Capacidade (mm) (mm) admissível (kg
Equipamento 10" 1 6 462 00 6 462 10 6 U 362 600 18
Fornecido com parafusos 1 6 462 01 6 462 11 9 U 494 600 27
1 6 462 02 6 462 12 12 U 626 600 36
Painel modular a equipar 1U 1 6 462 03 6 462 13 15 U 758 600 45
1 0 335 92 Painel 10" - 1U a equipar com dois blocos de 6 462 04 6 462 14 18 U 890 600 54
conectores RJ 45 ou 2 cassetes de fibra ótica 1 6 462 05 6 462 15 21 U 1022 600 63
Painel fornecido com parafusos e porcas 1
Prateleira fixa 10" 1 U Quadros murais 19" basculantes
1 0 462 23 Prof. 120 mm Quadros murais profundidade 600 mm
Carga máxima admissível 10 kg
Carga
RAL 9005 Capacidade Altura Larg. admissível (kg
(mm)
(mm)
PDU - 10" - 1 U 1 6 462 21 9 U 494 600 27
Alimentação 230 VAC - 50/60 Hz 1 6 462 22 12 U 626 600 36
Corpo em alumínio 1 6 462 23 15 U 758 600 45
Guia cabos integrado 1 6 462 24 18 U 890 600 54
Fixação rápida sem parafusos 19" 6 462 25 21 U 1022 600 63
Tomadas de energia antracite 1
1 6 468 01 4 tomadas 2P+T inclinadas 55º Prateleiras reversíveis fixas 19"
Fornecido com cabo de alimentação
1 metro com ficha Fixação rápida em dois montantes 19"
1 6 468 98 A equipar 2U; Carga máxima 15 kg. RAL 9005
Recebe 8 módulos Mosaic 1 6 465 01 Prof. 200 mm
Para quadros murais prof. 400, 600 mm
1 6 465 02 Prof. 360 mm
Para quadros murais 600 mm
Passa fios 19" Linkeo
1 6 465 20 1 U
1 6 465 21 2 U
Montantes 19"
Conjunto de 2 montantes 19" suplementares
1 6 462 42 12 U
1 6 462 43 15 U
1 6 462 44 18 U
1 6 462 45 21 U
Acessórios
1 6 462 48 Conjunto de 4 rodas para quadros murais
basculantes
Kit ventilador Linkeo 19"
Para quadros murais ref. 6 462 00 a 6 462 65
1 6 462 38 Kit composto por:
- 2 ventiladores
- 1 termostato
- 1 interruptor ON/OFF
Alimentação 230A- 50/60 Hz
