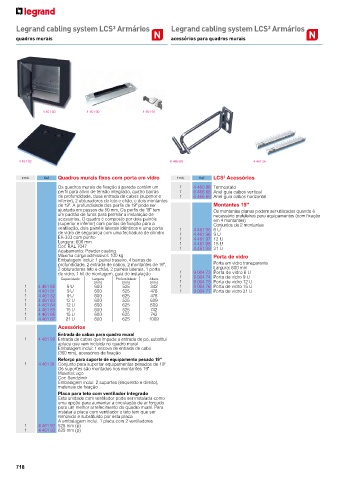

Page 708 - Legrand - Catálogo 2018/2019

Legrand cabling system LCS³ Armários Legrand cabling system LCS³ Armários

quadros murais acessórios para quadros murais

4 461 80 4 461 90 4 461 91

4 461 92 6 466 69 4 461 95

3
Emb. Ref. Quadros murais fixos com porta em vidro Emb. Ref. LCS Acessórios
Os quadros murais de fixação à parede contém um 1 4 460 98 Termostato
perfil para alívio de tensão integrado, quatro barras 1 6 466 68 Anel guia cabos vertical
de profundidade, duas entrada de cabos (superior e 1 6 466 69 Anel guia cabos horizontal
inferior), 2 obturadores de teto e chão, e dois montantes
de 19". A profundidade dos perfis de 19" pode ser Montantes 19"
ajustada em passos de 50 mm. Os perfis de 19" tem Os montantes planos podem ser utilizados quando é
um padrão de furos para permitir a instalação de necessário prateleiras para equipamentos (com fixação
acessórios. O quadro é composto por dois painéis em 4 montantes)
(superior e inferior) com pontos de fixação para a Conjuntos de 2 montantes
ventilação, dois painéis laterais idênticos e uma porta 1 4 461 95 6 U
de vidro de segurança com uma fechadura de cilindro 1 4 461 96 9 U
EK-333 com punho 1 4 461 97 12 U
Largura: 600 mm 1 4 461 98 15 U
Cor: RAL 7047 1 4 461 99 21 U
Acabamento: Powder coating
Máxima carga admissível: 100 kg Porta de vidro
Embalagem inclui: 1 painel traseiro, 4 barras de
profundidade, 2 entrada de cabos, 2 montantes de 19", Porta em vidro transparente
2 obturadores teto e chão, 2 painéis laterais, 1 porta Largura: 600 mm
de vidro, 1 kit de montagem, guia de instalação 1 9 004 73 Porta de vidro 6 U
Capacidade Largura Profundidade Altura 1 9 004 74 Porta de vidro 9 U
(mm) (mm) (mm) 1 9 004 75 Porta de vidro 12 U
1 4 461 80 6 U 600 525 342 1 9 004 76 Porta de vidro 15 U
1 4 461 81 9 U 600 525 476 1 9 004 77 Porta de vidro 21 U
1 4 461 82 9 U 600 625 476
1 4 461 83 12 U 600 525 609
1 4 461 84 12 U 600 625 609
1 4 461 85 15 U 600 525 742
1 4 461 86 15 U 600 625 742
1 4 461 87 21 U 600 625 1009
Acessórios
Entrada de cabos para quadro mural
1 4 461 90 Entrada de cabos que impede a entrada de pó, substitui
aplaca que vem incluída no quadro mural
Embalagem inclui: 1 escova de entrada de cabo
(360 mm), acessórios de fixação
Reforço para suporte de equipamento pesado 19"
1 4 461 91 Conjunto para suportar equipamentos pesados de 19"
Os suportes são montados nos montantes 19"
Material: aço
Cor: Sendzimir
Embalagem inclui: 2 suportes (esquerdo e direito),
materiais de fixação
Placa para teto com ventilador integrado
Esta unidade com ventilador pode ser instalada como
uma opção para aumentar a circulação de ar forçado
para um melhor arrefecimento do quadro mural. Para
instalar a placa com ventilador o teto tem que ser
removido e substituído por esta placa
A embalagem inclui: 1 placa com 2 ventiladores
1 4 461 92 525 mm (p)
1 4 461 93 625 mm (p)
